蓄能器疲劳试验要求

2020-04-13 0 编辑:亿威仕 | 市场部

今天给大家带来的是关于蓄能器疲劳试验的相关要求。如果您需要相关的蓄能器疲劳试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648。马上开始今天的分享!

我们知道,蓄能器有Ⅰ类和 Ⅱ 类之分,不同类的蓄能器对应不同的试验要求。下面我们来了解一下它们有什么不一样。

1、第Ⅰ类疲劳试验要求:

1.1 试验压力

压力波动按图 1,其中疲劳试验压力 P为 1.3 倍的设计压力,每次的时间间隙按式(1)〜式(3)规定。

T=TR+T1+TF+T2≥4s      ...... ...... ...... (1)

0.4T≤TR+T1≤0.6T      ...... ...... ...... (2)

0.9T1≤T2≤1.1T1      ...... ...... ...... (3)

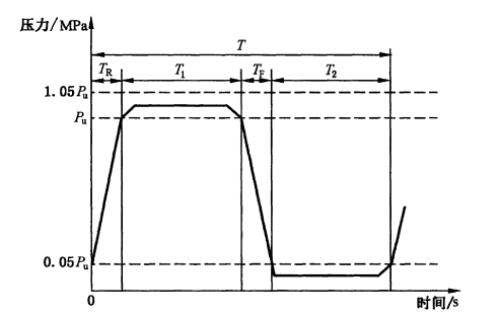

蓄能器疲劳试验循环曲线示意图

图 1  疲劳试验循环曲线

1.2 循环次数

按 1.1 的压力波动要求,进行 33 000 次疲劳试验。

1.3 试样数置

应从 20 只以上的完工的蓄能器整机中随机抽取 2 只,进行疲劳试验。

2、第 Ⅱ 类疲劳试验要求

2.1 试验压力

按照表 1(确信度90%,非破坏度90%)、图 1 及式(5)规定的条件下进行疲劳试验。每次的时间间隙按式(4)、式(2)和式(3)的规定。

T=TR+T1+TF+T2≥0.3s      ...... ...... ...... (4)

Pu=KV ● KN ● ΔP      ...... ...... ...... (5)

式中:

Pu——疲劳试验压力,单位为兆帕(MPa);

KV——差异系数(承压构成零件中,使用差异系数最大的值),见表 1;

KN——加速系数,K取 1.15(相当于 107次的系数为 1.15);

ΔP——最高工作压力 P与最低工作压力 P之差,单位为兆帕(MPa)。

表 1  差异系数KV

材料试验个数
12345
碳素钢1.231.161.121.101.08
不锈钢1.261.181.141.121.10
低合金钢1.441.301.231.191.16
      注:试样从20只以上的完工的蓄能器整机中随机抽取。

2.2 循环次数

按 2.1 的压力波动要求,进行 1*10次疲劳试验。
