卡套接头泄漏(气)试验方法简介

2019-05-10 0 编辑:亿威仕 | 市场部

卡套接头泄漏(气)试验方法简介:

1、试验准则

应对所有通过重复安装试验的1型试验总成,适用时对3组2型和3型试验总成进行泄露试验,以确认管接头在规定的试验压力下无泄露。

管连接试验总成——1型

螺柱端连接试验总成——2型

无管连接的管接头能力试验总成——3型

管连接试验总成——1型螺柱端连接试验总成——2型无管连接的管接头能力试验总成——3型

卡套接头的3种类型试验总成

2、试验步骤

试验总成应按下图1所示装置和下表1所述参数及步骤在水中加压。

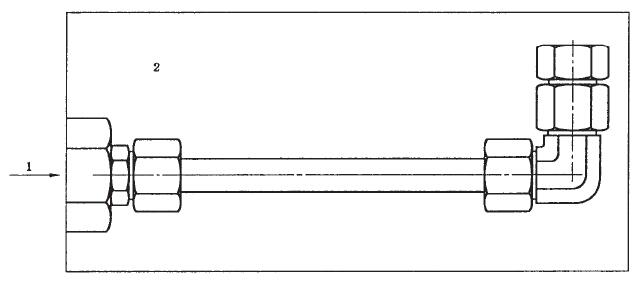

卡套接头泄露试验装置示意图

1——试验用液体入口;2——水。

图1  典型的卡套接头泄露试验装置

试验参数  参数值及步骤
试验介质  空气、氮气或氦气,并记入试验报告
试验压力  持续加压至管接头最大工作压力的15%,最高不超过6.3MPa(63 bar)
试验时间  在安装时保留在管接头螺纹中的空气溢尽后,至少保压3min
合格判定  试验保压期内无气泡从试验总成中冒出

表1 卡套接头泄露试验的参数及步骤

3、试验用零件的再使用

通过本试验的零件可继续用于其他试验,但不得投入实际使用或退回库房。


中国试验机领导品牌-深圳市亿威仕流体控制有限公司专业研发生产适用型各类型接头的性能试验机,如上文提到的卡套接头泄露(气密性)试验装置,以及卡套接头循环耐久(脉冲)性试验机、爆破试验机等等,已广泛用于接头生产厂家及检测单位。欢迎有需要的客户朋友前来了解咨询!电话:0755-8889 8859  QQ:459675648.

卡套接头气密封性能试验机设备图
