软管及软管组合件曲挠液压脉冲试验方法

2019-05-09 0 编辑:亿威仕 | 市场部

标准对软管及软管组合件曲挠液压脉冲试验给出两种曲挠方法:方法1使用所示的转动岐管;方法2使用图2所示的水平滑动歧管。当产品标准中未规定要求时,采用方法1。

曲挠液压脉冲试验设备为设有曲挠装置的脉冲试验台,试验台上可安装试样,并能提供如图1或图2所示的曲挠运动。试验台包括一个固定岐管和一个活动岐管,后者可进行旋转运动(见图1)或水平往复运动(见图2)。固定岐管中心线与转动的旋转中心等高且平行,或与水平往复歧管的中心等高。活动歧管由齿轮传动以便始终与固定歧管保持平行。活动歧管每分钟转动或往复运动循环次数应在每分钟脉冲循环次数的34%~38%内,即在给定时间内产生的曲挠循环次数与脉冲循环次数成定比。

从管接头固定歧管的垂直中心线到活动歧管的旋转中心或往复运动中心的距离为l。任何情况下,软管都承受反向弯曲运动,使其内侧的半径小于最小弯曲半径,接近每个管接头处的半径则大于最小弯曲半径。

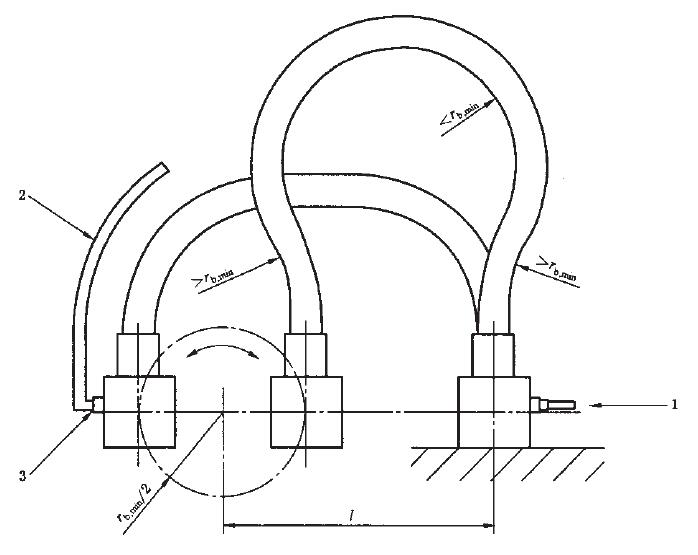

使用转动歧管的曲挠液压脉冲试验装置示意图

图例:1——试验压力入口;2——流体循环管;3——止回阀。

图1  使用转动歧管的曲挠液压脉冲试验装置

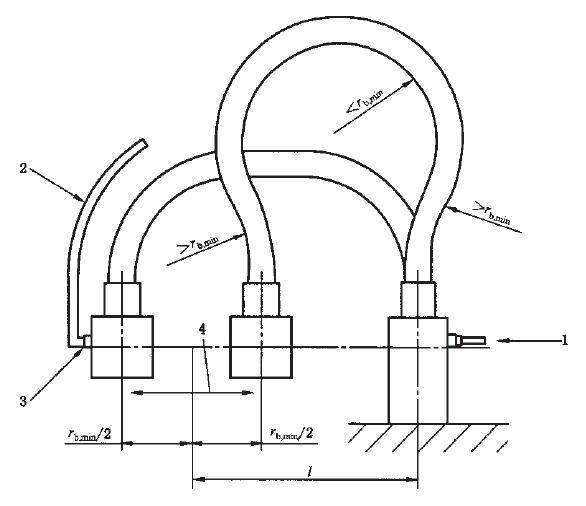

使用水平往复歧管的曲挠液压脉冲试验装置示意图

图例:1——试验压力入口;2——流体循环管;3——止回阀;4——水平往复运动。

图2  使用水平往复歧管的曲挠液压脉冲试验装置

曲挠液压脉冲试验步骤如下:

将试样组合件的一端安装在装置的活动歧管上,另一端安装在装置的固定歧管上。按照ISO 6803规定的方法进行压力脉冲试验。

开始试验,直至出现破坏或达到相关产品标准规定的循环次数时为止。

如果破坏出现在距离软管接头末端25mm内,则应视为软管接头故障,并如实记录。


以上就是钢丝增强橡胶和塑料软管及软管组合件曲挠液压脉冲试验方法的所有内容。

中国试验机领导品牌-深圳市亿威仕流体控制有限公司专业研发生产适用于各类型管材的性能试验机。如上文提到的曲挠液压脉冲试验装置等,欢迎有需要的客户朋友与我们联系!电话:0755-8889 8859  QQ:459675648.
