设备简介：

管件耐火烧试验机设备适用于测定公称通径DN600以下管材及附件的耐火性能的试验，本系统是在管件上施加一段时间火烧后，甚至在承受试验压力时，观察管件的连续紧密性。

相关参考执行标准：

☼  GB/T 22218-2008 / ISO 19921：2005船舶与海上技术配有弹性密封件的金属管路附件耐火性能试验方法；

☼  GB/T 22219-2008 / ISO 19922：2005船舶与海上技术配有弹性密封件的金属管路附件耐火性能试验台要求；

☼  GB/T 21477-2008 / ISO 15540：1999船舶与海上技术软管组件的耐火性能试验方法；

☼  GB/T 21476-2008 / ISO 15541：1999船舶与海上技术软管组件的耐火性能试验台要求；

☼  其他标准。

主要技术参数：

☼  燃气：纯度不低于95％的丙烷（自备）；

☼  试件管件规格：长度不小于500mm；

☼  特制燃烧喷嘴火焰高度可调，燃烧角度可调,可实现自动点火,各喷灯之间位置可调,火焰大小可调,燃烧时间可随意设定；

☼  增压装置：试验进水温度和出水温度实时监控,水流速可控制,水压可调,管道内部的进水压力可控；

☼  试验箱采用不锈钢材料。

设备主要构成：

本系统选用优质不锈钢材料加工成型。由增压泵、进水端流量计、水压表、流量调节阀、截止阀、疏水管道、燃烧试验室、6套燃烧喷灯（含喷灯平台，燃烧高度调节装置、自动点火装置）、抽风系统、内部管道超压卸压保护装置、电气控制部分组成。其中燃烧试验室，抽风系统，内部管道均采用SUS304不锈钢材料制作。

试验方法：

☼  在试验前，点燃喷灯，调节燃气流量至适当值，用热电偶检查此时喷灯的火焰强度。

☼  试验方法一：试件处于开启状态,打开供水阀、截止阀、排气阀给系统供水，为了尽可能排出试件内的空气,试件至少灌洗1min，以完全排除管道中的空气。系统充满水后，用水对系统加压至试验允许工作压力，点燃喷灯，调节喷灯火焰，让火焰稳定后放置于试件水平中心位置，对试件加热30min，时间到达后，检验试件承受试验压力时是否仍能保持紧密性。当某一试件不合格时，应取与不合格试件相同公称通径的两个试件重做试验。重做试验时，如果有一个试件不合格，则认为用于试验的软管组件不合格。

☼  试验方法二：试样处于部分开启状态,打开供水阀、截止阀、排气阀给系统供水,排除管道中的空气，系统充满水时，关闭截止阀、排气阀、供水阀。用水对系统加压至试验允许工作压力，点燃喷灯，调节喷灯火焰，让火焰稳定后放置于试件水平中心位置，对试件加热30min，时间到达后，试件评定方法同上。在试样过程中，实时显示进水端和出水口端的温度，并记录。

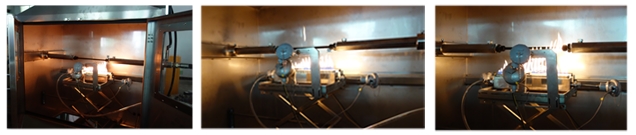

设备参考图片：
