绝缘接头/绝缘法兰水压加弯矩试验机

产品介绍

设备简介:

水压加弯矩试验机是根据《SY/T 0516 绝缘接头与绝缘法兰技术规范》标准设计生产,可用于 DN50~DN500 的绝缘接头、绝缘法兰组件进行强度、严密性、水压加弯矩、水压循环等性能测试。设备广泛用于绝缘接头和法兰的厂家做产品出产检测用。同时也适合科研、检测机构作检测设备。

整套设备采用计算机加PLC自动控制,所有试验及监控都可在控制台上完成。同时设备上还带有手动控制阀门,可以完全由手动控制完成试验过程。

设备主要技术参数:

☼  试验介质:清水;

☼  控制方式:手动/自动;

☼  设计水压压力:0~63MPa;

☼  压力测试精度:±0.5%F.S;

☼  最大加载力:1500KN;

☼  加载力精度:0.3‰;

☼  设计加载行程:800mm;

☼  最大试验长度:3000mm。

设备主要技术参数:

☼  试验介质:清水;

☼  控制方式:手动/自动;

☼  设计水压压力:0~63MPa;

☼  压力测试精度:±0.5%F.S;

☼  最大加载力:1500KN;

☼  加载力精度:0.3‰;

☼  设计加载行程:800mm;

☼  最大试验长度:3000mm。

设备主要特点:

☼  水压弯矩试验机采用大排量离心泵预填充试验工装和气动泵增压方式,可先快速预填充满工件再进行增压;

☼  系统设计有工件的移动装置,减小试验劳动强度;

☼  系统配置有手动卸压阀,在紧急情况 可以采用手动阀门卸压;

☼  系统采用西门子PLC,能够精确控制压力的精度,可以通过计算机自动控制整个试验过程,也可以通过控制柜上的按钮开关手动控制试验过程;

☼  采用计算机与PLC两级控制,可自行设定试验参数,计算机自动记录试验过程中的压力、力和位移;

☼  可以与OFFICE办公软件兼容,并进行数据存储,随时打印试验报告。

☼  设置有摄像机监控系统,实时监控和记录试验过程。

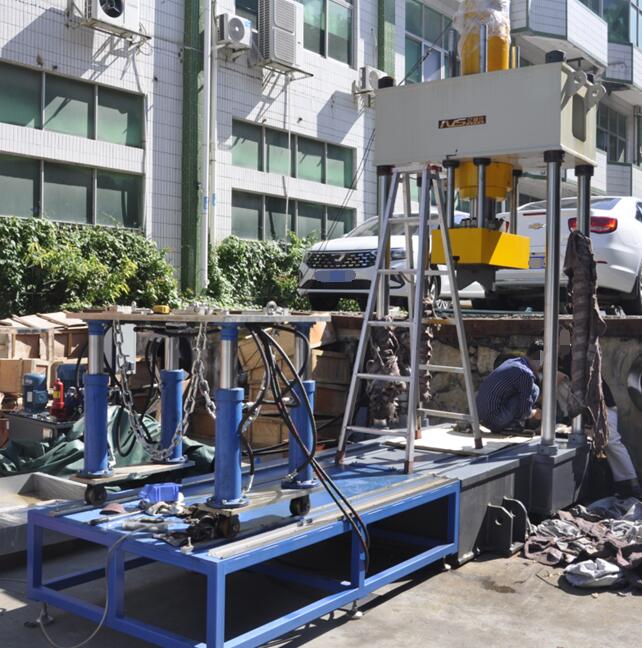

设备参考图片:

绝缘接头与绝缘法兰水压加弯矩|强度|严密性|水压循环性能试验机装置
