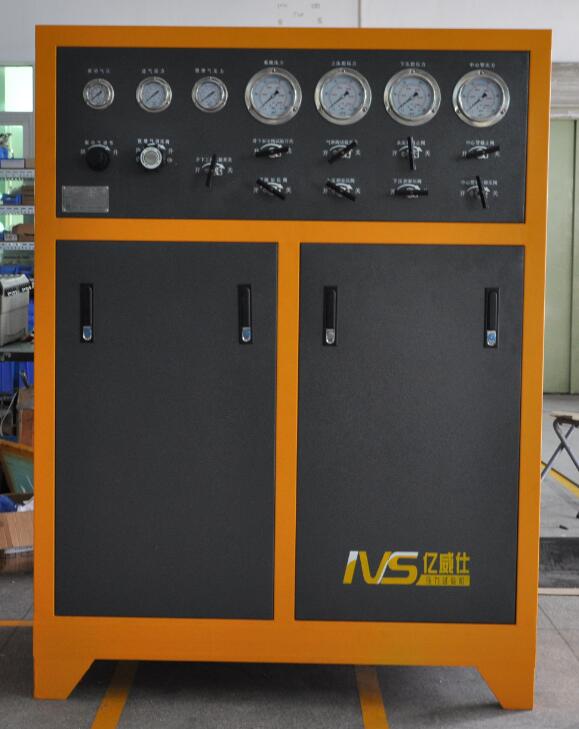

设备简介：

系统由高压储氢系统与配氢供应系统以及相关配套设备组成。包括但不限于氢气汇流排、氢气一级减压阀、氢气过滤器、氢气泄压阀、氢气用高压球阀、氢气用低压球阀、氢气用二级减压阀、紧急切断与紧急排空阀、手动排放阀、压力传感器、气体泄漏报警、管路接地、气体压力显示系统等。

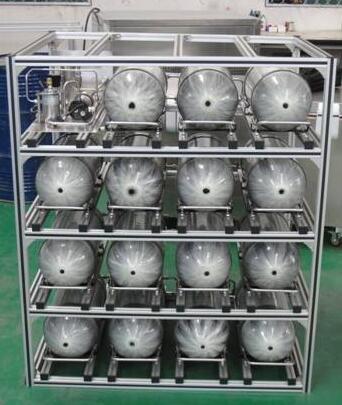

1、氢气储存

甲类仓库与甲类厂房储存室，需设置氢气泄露监控与自动连锁装置，通风、排放氢气装置、以及温度检测元件，具有过温保护功能。所有监控参数全部并入运行云平台，实施集中数据管理。

用途：为燃料电池提供稳定低压氢气；

储存压力：35MPa & 70MPa；

储存介质：氢气；

储氢瓶种类：铝内胆缠绕碳纤维。

① 系统为模块化设计，储氢瓶数量可按需要任意增减；

② 系统带氢泄漏报警、超温超压自动泄放及过流保护功能；

③ 系统具备在线补氢或快速换瓶功能。

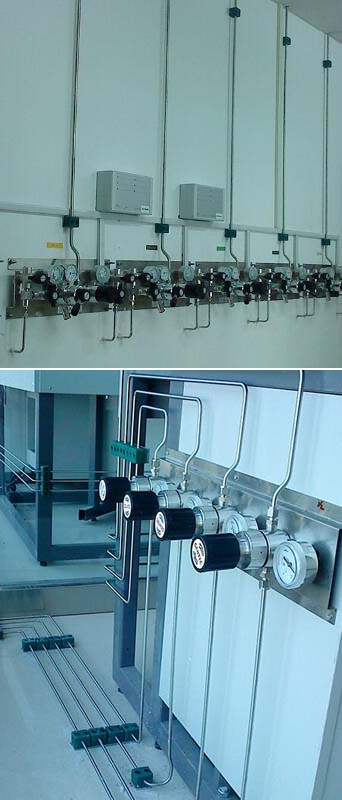

2、氢气供应配气

由氢气主管管道系统、氢气放散主管系统、氢安全系统等组成。为燃料电池测试氢气供应与排放解决方案的设备系统，是实施燃料电池测试作业的必要基础设施，为各个质子交换膜燃料电池电堆与系統（含车用）的测试台架进行测试所需要的不同压力、不同流量的氢气，并能安全散发试验测试过程排出的含氢混合气体。

系统按照国家相关氢安全的法律法规设置安全监控设施，包含实验室整体氢泄露传感器点阵、传感器自锁联动、中央安全监控室定点报警与自锁、实验室安全中心监控与运行云平台（含实验室数据中心）。

系统涉及的部分参考规范：

《GB 50058 爆炸和火灾危险环境电力装置设计规范》；

《GB/T 26779 燃料电池汽车加氢口》；

《GB/T 50177 氢气站设计规范》；

《GB 50516 氢气站技术规范》；

《HG/T 20505 过程仪表与控制仪表的功能标识与图形符号》；

《GB 50235 工业金属管道工程施工及验收规范》；

《GB 50150 电气安装工程电气设备交接试验标准》；

《GB/T 50016 建筑设计防火规范》；

《GB 50057 建筑物防雷设计规范》；

《GB/T 4962 氢气使用安全技术规程》；

《GB/T 20801 压力管道规范》；

《GB 50052 供配电系统设计规范》；

《GB 50054 低压配电设计规范》；

《GB 50055 通用用电设备配电设计规范》；

《GB 50168 电气装置安装工程电缆线路施工及验收规范》；

《GB 50169 电气装置安装工程接地装置施工及验收规范》等。
