智能球阀装试一体机

产品介绍

设备简介:

智能球阀装试一体机主要用于阀门的组装与压力测试,包含阀门预装工位、拧紧工位及测试工位,能快速进行阀门预装、拧紧与测试工作,压力测试包括工作试验、上下腔气密封测试、上下腔水压测试、壳体强度测试,还可以根据检测需要进行壳体高压气压测试,系统自动完成判断是否合格,试验完成后从MES生成测试报告。特别适用阀门生产厂家做产品组装与测试。

参考执行标准:

☼  GB/T26480-2011 阀门的检验和试验;

☼  JB/T8858-2004  闸阀静压寿命试验规程;

☼  JB/T8859-2004 截止阀静压寿命试验规程;

☼  JB/T88561-2004 球阀静压寿命试验规程。

主要技术参数:

☼  测试阀门通径:0-16" @ 16MPa;

☼  试验介质:清水;(气密封试验时介质为压缩空气,试验压力为空气气源压力)

☼  试验压力:16MPa;(1-16MPa可设定,泵最高压力可达24MPa)

☼  泄露检测方式:水压泄露收集、气密封气泡检测;

☼  压力传感器分三档,0~2 MPa、0~10 MPa、0~40 MPa,精度为0.5 级,其中0~2 MPa和0~10 MPa的配气控阀来实现自动切换,并安装安全阀进行保护;

☼  允许测试阀门结构长度(法兰距离)210~800mm;

☼  测试工位最大压紧力:180T;

☼  拧紧工位最大压紧力:100T;

☼  阀门启闭驱动:伺服电机驱动;

☼  驱动扭矩:≤200N·m,扭矩可调,能够显示阀门启闭扭矩值;

☼  控制面板:设置阀门试验的各种参数,能够进行自动化和手动控制阀门试验,自动化控制采用触摸屏电脑进行操作;

☼  试验关闭时间:保证在阀门在任一开度能精确定位;

☼  设备本身应对环境和人身无伤害,并具备相应的防护措施,防止试验操作过程中对人员造成意外伤害。

设备使用条件:

☼  压缩空气:工厂压缩空气气源压力0.5-0.8MPa;

☼  高压气源:气密封试验时的高压气源压力不低于试验压力;

☼  电源:380VAC,50Hz,20kw。

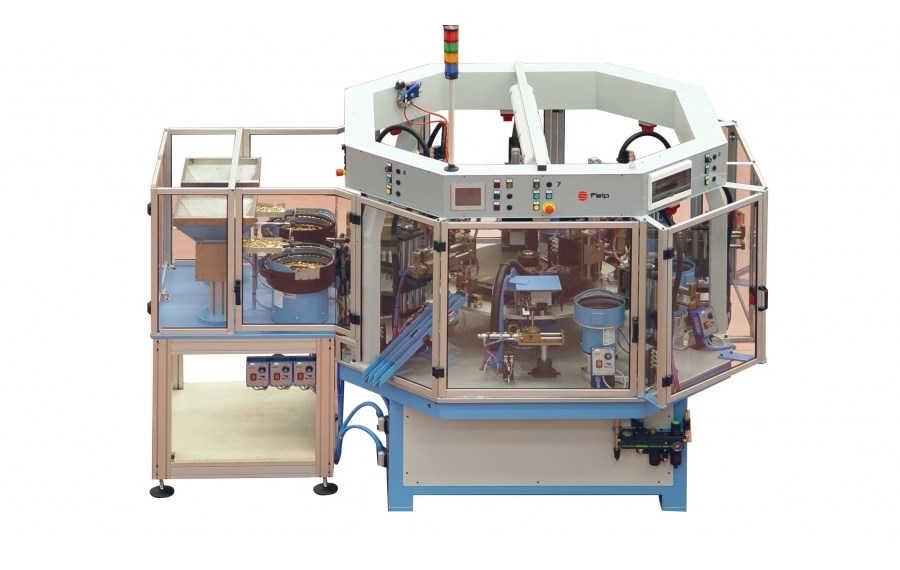

设备参考图片:

智能球阀装试一体机
