今天给大家带来的分享是关于呼吸器用气瓶阀耐振性和耐机械冲击性试验的内容。

1、耐振性试验

1.1 技术要求

在 p_vt 压力下，阀在位移振幅为 2mm（P-P），频率为 33.3Hz，在 X、Y、Z 三个相互垂直的方向上各振动 30min 后，阀上各螺纹连接处应无松动，且应符合气密性要求。

1.2 试验方法

阀装在试验装置上，按表 1 中 T_e,start 的力矩将阀关闭，从阀进气口充入氮气或空气至 p_vt 压力，将试验装置按 X、Y、Z 三个相互垂直的方向，依次安装在振动试验台上，按位移幅值为 2mm（P-P）、频率为 33.3Hz 的参数进行试验，各振动 30min，压力应无下降，然后检查各连接处是否松动。

表 1 阀试验所采用的力矩

2、耐机械冲击性试验

2.1 技术要求

分别用最大和最小与气瓶的安装力矩，卸掉两只阀的手轮后，阀应承受冲击重量不小于 10kg 且冲击能量为（120±3）J 的机械冲击，冲击后允许变形，在 p_vt 压力下先进行耐压性试验，应无变形或开裂，然后在 p_vt 压力下进行内部气密性试验，阀的泄漏量（包括阀内部密封的泄漏量、阀与试验装置相连接的螺纹接头的泄漏量）不应超过 180cm³/h，阀体的变形处应无泄漏。

2.2 试验方法

耐机械冲击性试验步骤如下：

a）按图 1 所示将阀装在试验装置上，关闭阀，调整冲击点至进气口螺纹与气瓶顶部相交的平面与阀体最远端（L）的 2/3 处，冲击方向与阀的纵轴线相垂直；

b）选择阀体最薄弱的位置作为冲击点，冲击点不应有障碍，如出气口螺纹、安全泄压装置、手轮等；

c）冲击球头为 13mm 淬硬钢球，冲击锤的重量不小于 10kg，按 2.1 规定的冲击能量，冲击阀；

d）阀被冲击后，允许变形，以表 1 中 T_o 的力矩关闭阀，从阀进气口充入洁净的水至 p_vt 压力，检查阀是否破裂；

e）如阀门没有破裂，从阀进气口充入氮气或空气至 p_vt 压力，阀的泄漏量（包括阀门内部密封的泄漏量、阀门与试验装置相连接的螺纹接头的泄漏量）不应超过 180cm³/h，但阀体的变形处应无泄漏。

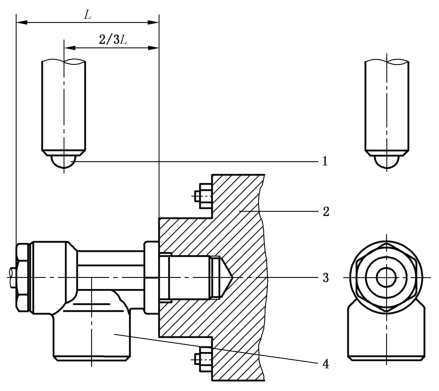

标引序号说明：

1——直径为 13mm 的钢球；2——装置或气瓶；3——纵轴；4——被测阀。

图 1 耐机械冲击性试验示意图
