内燃机-冷凝式散热器的耐热态压力脉冲性能试验：

冷凝器内部充满 90℃ 清水，对冷凝器内腔施加从 25kPa 以下上升到 1.5 倍的复式加水口盖出汽阀名义开启压力的交变压力，气压峰值下保压 2s，升压及降压各为 1s，经 3×10⁴ 次压力循环后，冷凝器不应出现开裂、脱焊、漏水及影响安装、使用的变形。

耐热态压力脉冲性能试验方法：

1、试验装置

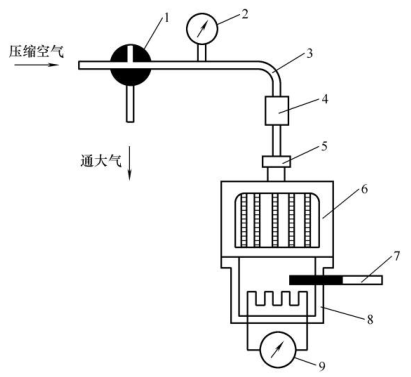

图 1 为试验装置示意图。

标引序号说明：

1——三通阀；2——压力计；3——输气管路；4——汽水分离器；5——带密封套的特制水盖；

6——被检冷凝器；7——温度计；8——加热水箱；9——可调水加热器。

图 1 耐热态压力脉冲试验装置

2、试验条件

2.1 安装要求

被检冷凝器的下端用螺栓将其与密封垫、加热水箱紧固，并装满清水；输气管与特制加水口盖应可靠密封。

2.2 气压峰值

按式（1）进行计算确定。

p=1.5p' ..................................................................................（1）

式中：

p——试验气体压力（表压，下同），单位为千帕（kPa）；

p'——复式加水口盖出汽阀名义开启压力，单位为千帕（kPa）。

2.3 压力变化规范

压力变化规范：25kPa 以下-最大值-25kPa 以下。

2.4 压力脉冲的时间

在气压峰值下保压 2s，升压及降压均为 1s。

2.5 水温

水温为 90℃±5℃。

2.6 循环次数

循环次数为 3×10⁴ 次。

3、检测内容与方法

检查冷凝器有无开裂、脱焊、漏水及存在影响安装、使用的变形。

试验过程中，如发现泄漏等，可记下试验累计时间，并用气密性能试验进行复查，如属误判，应继续试验。
