柴油机柴油滤清器的清洁度试验：

1、试验用油及油温

宜采用符合 GB 19147 规定的 -10 号车用柴油，试验用油温为 23℃±5℃。

2、试验装置

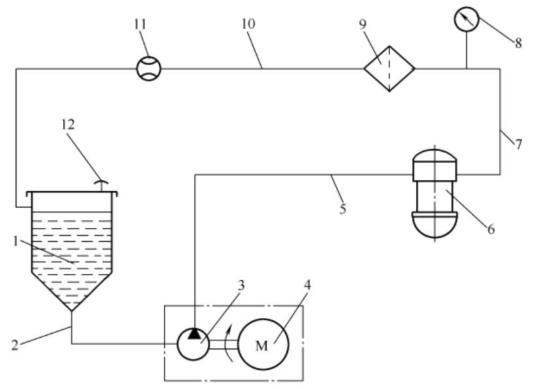

试验装置按图 1 所示。

标引序号说明：

1——油箱（最小容量 10L）；2——吸油管；3——液力泵；4——驱动电动机；5、7——油管；

6——被试滤清器；8——压力计（测量准确度为 ±5%）；9——不锈钢滤膜过滤器；

10——回油管；11——流量计（测量准确度为±2%）；12——放气孔。

图 1 清洁度试验装置原理图

3、试验程序

3.1 用镊子将一张 5μm 的滤膜放入称量瓶中，半开盖放入已升温 90℃±5℃ 的烘箱内，经 60min 烘干后取出，置于干燥箱中冷却 30min 后称重，精确到 0.1mg。

3.2 将试验用油用 0.8μm 的微孔滤膜过滤后加入试验用油箱，过滤时通过滤膜的压差不应超过 85kPa，试验用油箱加油量不少于 8L。

3.3 安装被试滤清器。

3.4 取出称量瓶中的微孔滤膜装于不锈钢滤膜过滤器 9 中。

3.5 以两倍的滤清器额定体积流量循环 1h。

3.6 将被试滤清器卸下，并将滤膜过滤器中的油放净，然后揭开滤膜过滤器盖，用装于清洁瓶中的清洁石油醚小心冲洗掉附在滤膜上面的燃油。用平头镊子将微孔滤膜钳到经称量的称量瓶中，使瓶盖半开，放入 90℃±5℃ 烘箱内烘 60min 取出，并在干燥器中冷却 30min。将经烘干冷却的带杂质滤膜的称量瓶放在天平上称量，读数精确到 0.1mg。按公式（1）计算杂质质量。

W=G₂-G₁······················································（1）

式中：

W——杂质质量，单位为毫克（mg）；

G₁——过滤前称量瓶与滤膜质量，单位为毫克（mg）；

G₂——过滤后称量瓶与滤膜质量，单位为毫克（mg）。

4、试验报告

试验报告应包括下列内容：

a）滤清器制造厂；

b）产品名称及型号；

c）额定体积流量，单位为升每分（L/min）；

d）试验用油；

e）试验结果，单位为毫克（mg）；

f）试验单位及试验人员；

g）试验日期。
