气举阀的压力试验：

1、气体加载式气举阀

1.1 取下尾塞，将气举阀罩充气到制造厂家书面技术规范所要求的压力，然后把气举阀放入恒温水浴槽中至少保持 15min。

1.2 把气举阀从恒温水浴槽中取出，并将其装入调试台（注意：不要用阀罩固定气举阀，这样会使阀罩变热而得出不正确的调试压力）。用气压打开气举阀，测量并记录打开阀所需的压力（调试台开启压力）。当测量开启压力的时间超过 30s，从调试台中取出阀，把它放回恒温水浴槽中至少保持 15min，然后再重复 1.2 的实验。

1.3 装上尾塞，把要试验的气举阀放入压力容器中。将压力容器加压至 34.5MPa（平均值）±689kPa（5000psi±100psi），并最少保持 15min。释放压力并反复加压到 34.5MPa（平均值）±689kPa（5000psi±100psi）最少 3 次，每两次加压之间暂停不应超过 1min。

1.4 从压力容器中取出气举阀，将其放回到恒温水浴槽中至少保持 15min。

1.5 从恒温水浴槽中取出气举阀，将其装入调试台中，并检查它的开启压力。如开启压力值改变 34.5kPa（5psi）或更多，则重复 1.3～1.5 的试验，直到压力变化不超过 34.5kPa（5psi）。

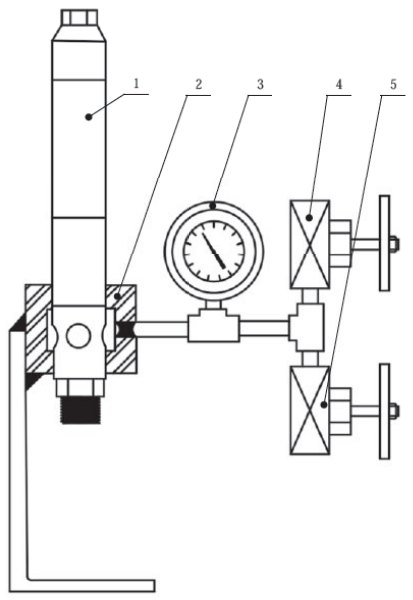

标引序号说明：

1——气举阀；2——环形密封腔试验装置；3——压力表；4——供气阀；5——放气阀。

图 1 套筒式调试台

2、弹簧加载式气举阀

2.1 把气举阀装入调试台，测量其打开或关闭压力。调整弹簧的压缩量，并记录打开或关闭压力。继续这一过程，直至达到制造厂家书面技术规范所要求的压力。

2.2 把气举阀放入压力容器中，将压力容器加压至 34.5MPa（平均值）±689kPa（5000psi±100psi）[对有特殊要求的高压阀需将压力容器加压至 41.3MPa±689kPa（6000psi±100psi）]，最少保持 15min。释放压力，反复加压到 34.5MPa（平均值）±689kPa（5000psi±100psi）[有特殊要求的高压阀释放压力反复加压到 41.3MPa±689kPa（6000psi±100psi）]最少 3 次，每两次加压之间暂停不应超过 1min。

2.3 从压力容器中取出气举阀。检查阀的开启压力（或关闭压力）。如该压力值改变 34.5kPa（5psi）或更大，则重复 2.2 和 2.3 的试验，直到压力值改变不超过 34，5kPa（5psi）为止。

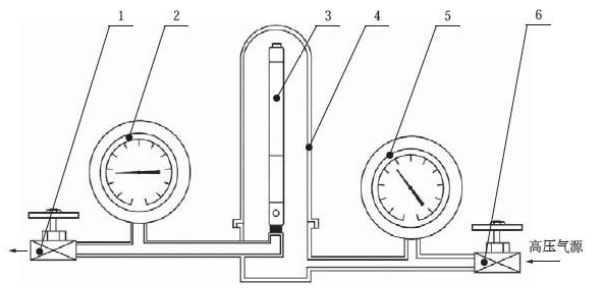

标引序号说明：

1——放气阀；2——放气压力表；3——气举阀；4——封闭式试验装置；5——进气压力表；6——进气阀。

图 2 封闭式调试台
