航空航天液压滤芯抗流动疲劳试验方法之试验设备和材料：

1、压力检测和记录装置：应具有足够的频率响应从而能采集完整的压力-时间曲线（见图 1）。

2、抗流动疲劳试验台：采用与图 2 所示类似试验台，应能使流量在 0L/min 至额定值或最大值之间进行变化，循环波形应符合图 1 要求。

3、被试过滤器壳体：应使用制造商推荐的壳体，确保试验介质不会旁通被试滤芯。

4、试验介质：应与滤芯材料相容。必要时，按照 GB/T 14041.2 验证试验介质与滤芯材料的相容性。

注：除另有规定外，推荐在试验温度下的介质黏度为 14mm²/s～32mm²/s。

5、计数装置：用以记录抗流动疲劳循环次数。

6、试验污染物：除另有规定外，应使用符合 GB/T 28957.1 的细粒粉尘（ISO FTD，ISO 12103-A2）。

标引序号说明：

1——实际试验压力（kPa）；2——次循环的时间（s）：T；X——时间（s）；Y——压力（kPa）；

p_L——低压差值：p_L≤10%p_U；p_U——高压差值：p_U 允许变化范围为 0%～+10%；

T_R——上升时间：T_R=（15%±5%）T；T₁——最高试验压力维持时间：T₁=（35%±5%）T；

T_F——下降时间：T_F=（15%±5%）T；T₂——最低试验压力维持时间：T₂=（35%±5%）T。

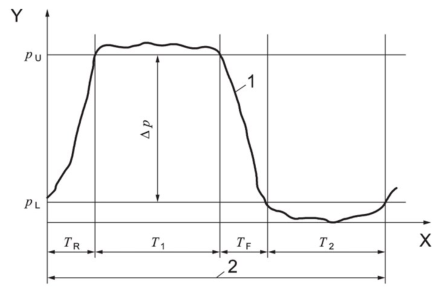

图 1 抗流动疲劳循环波形图

标引序号说明：

A——污染物注入的备用点；1——污染物注入口；2——试验泵；3——换向阀；4——温度传感器；

5——被试过滤器；6——压差传感器；7——安全阀；8——流量计；9——散热器。

注：图中的试验回路经过简化，只包含执行本文件所需的最基本元件。可根据需要增加额外的元件或者回路（例如净化过滤器回路）。在任何情况下，连接被试过滤器的管路宜尽可能短，管道宜具有足够刚度，减少对峰值的扰动，防止压力超调。

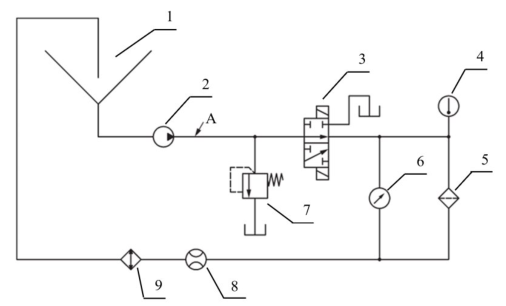

图 2 典型的滤芯抗流动疲劳循环试验台原理图
