铜及铜合金散热管（以下简称"管材"）的气压试验方法：

1、压力表法

航空散热管气压试验按如下规定进行。

1.1 方法原理

向管内充气，保压一段时间，观察仪器压力表的数值是否变化。

1.2 设备

1.2.1 瓶装氮气或干燥压缩空气。

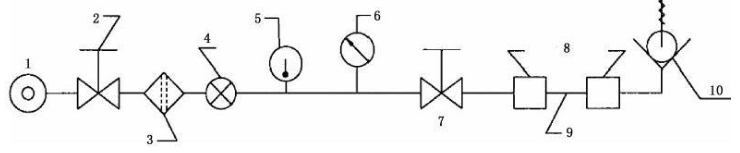

1.2.2 气压试验专用装置，见图 1。

标引序号说明：

1——气源；2——气源开关；3——空气过滤器；4——压力调节器；5——温度计；

6——进口压力表；7——截止阀；8——密封套；9——被测试样；10——安全阀。

图 1 航空散热管气压试验专用装置示意图

1.3 测试条件

1.3.1 气源采用瓶装氮气或干燥压缩空气（1.2.1），其露点应在 -40℃ 以下。

1.3.2 进口压力要求波动小、稳定。用压力调整器调整到要求压力，其波动范围不应大于 0.01MPa。

1.3.3 气源压力不应小于被测管材要求检测值的 1.5 倍，以保证进口压力的稳定。

1.3.4 进口压力表采用刻度为 2.5MPa～4.0MPa 的压力表，其精度等级不低于 0.5 级。

1.3.5 气体温度应保持相对恒定，一般为 20℃±5℃。

1.3.6 被测航空散热管内表面应清洁，无油污、氧化物及其他任何杂质。被测管材头部不应弯曲和波折。

1.4 测试方法

1.4.1 将被测航空散热管插入测试密封套内。

1.4.2 在试验装置上关闭截止阀，打开气源开关。调节压力调整器，使进口压力表指针达到被测管材要求的压力，见表 1。

表 1 管材气压试验

1.4.3 打开截止阀，持续时间 30s~60s，观察压力表指针变化情况，检查被测管材试样耐压是否符合规定要求。

1.4.4 关闭截止阀，取出被测管材试样。

1.5 测量精度

本方法测量精度为 0.01MPa。

2、水浸法

非航空散热管气压试验时，管内气压保持在 0.4MPa，将管材放入水中，压力持续时间为 60s。
