变压器用片式散热器收缩率和膨胀率的试验要求和试验方法。

1、技术要求

1.1 收缩率

对于强油循环散热方式变压器用散热器，收缩率不应大于 5%。

1.2 膨胀率

散热器的膨胀率不应大于 5%。

2、试验要求和试验方法

2.1 收缩率的试验要求

2.1.1 概述

收缩率试验采用称重法进行，通过测量试验前后散热器的质量变化来确定散热器的收缩率。

2.1.2 试验要求

a）将散热器按与变压器安装方式相同的方式放置，在常规状态下，对注满液体前、后的被试散热器称重，得出的差值即为在常规状态下被试散热器所冲液体的实际质量 W₁。

b）在 133Pa 稳态真空液压下，按照 2.1.2 a）得出被试散热器在真空状态下所充液体的实际质量 W₂。重复测量三次，取三次的平均值作为 W₁ 和 W₂ 的最终值。

按照式（1）计算收缩率 ΔC，计算结果应满足 1.1 的要求。

△C×100% … … … … … … … … … … … … （1）

2.2 膨胀率试验的试验要求

2.2.1 概述

膨胀率试验采用称重法进行，通过测量试验前后散热器的质量变化来确定散热器的膨胀率。

2.2.2 试验要求

a）将散热器按与变压器安装方式相同的方式放置，在常规状态下，对注满液体前、后的被试散热器称重，得出的差值即为在常规状态下被试散热器所冲液体的实际质量 W₁。

b）在 100kPa 稳态正压力液压下，按照 2.2.2 a）得出被试散热器在正压力状态下所冲液体的实际质量 W₂。

c）重复测量三次，取三次的平均值作为 W₁ 和 W₂ 的最终值。

d）按照式（2）计算膨胀率 ΔE，计算结果应满足 1.2 的要求。

△E×100% … … … … … … … … … … （2）

2.3 收缩率和膨胀率的试验方法

2.3.1 试验条件

试验条件如下：

散热器与变压器运行时的安装方式相同，一般为垂直放置；

在室温下，测试在常压与 133Pa（真空压力、最高点）的液压下散热器内部液体质量的变化；

在室温下，测试在常压与 100kPa（正压力、最高点）的液压下散热器内部液体质量的变化；

试验前后的室温变化应在 ±1K 内。

2.3.2 试验装备及器具及布置

试验装备及器具如下：

液罐、气压泵和真空泵。

阀门两个、真空阀一个、透明软管一根；

压力表（液压、气压两用，量程为 0～0.6MPa）、真空表（液压、气压两用，量程为 0～5000Pa）；

称重磅（公斤，误差为 ±0.05kg）。

2.3.3 试验布置

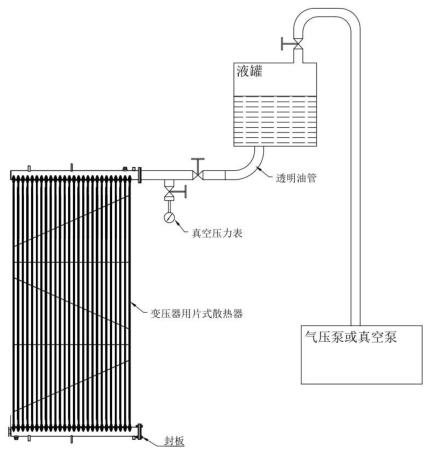

试验布置示意图见图 1。

2.3.4 试验程序

a）将散热器整体水平放置，依次装好阀门、表计和封板，称出散热器及必要的零部件的净质量。

b）将散热器竖直放置在试验场地中，使散热器上放气塞处于最高点，表计应水平装设。

c）将散热器注满变压器油。静放 4h。在放尽内部残留气体后，对注满油的散热器及必要的零部件进行称重，得出的数值减去散热器及必要的零部件的净质量，即得出常压下单组散热器的充油质量 W₁。

d）按照图 1 连接好所有管道，对液罐内抽真空或注入气体，使压力表的读数达到规定压力值。稳定 5min 后关闭阀门，拆除联管，保留与常压测试相同的零部件，称得单组散热器的实际充油重量 W₂。

e）释压后再重复试验三次，取其平均值，按 2.1 和 2.2 的规定分别计算收缩率和膨胀率，计算结果应满足 1.1 和 1.2 的要求。

图 1 收缩率和膨胀率的试验布置示意图
