潜水电泵压力控制器（以下简称控制器）submersible motor-pump pressure controller，是一种通过对压力信号转换，自动实现对潜水电泵的压力控制装置。

今天我们来学习关于该型控制器性能测试和功能试验方法的内容。

1、性能测试方法

1.1 一般要求

控制器性能测试应在图 1 规定的试验台上进行

1.2 启动压力试验

将控制器接入试验台，接通电源启动水泵，待压力建立、水泵停机后，缓慢开启阀门使压力下降至水泵启动，测试其压力，该压力即为启动压力。

1.3 停机流量试验

将控制器接入试验台，接通电源启动水泵，待压力建立后，缓慢关闭阀门使流量减小至水泵停机，测试其流量，该流量即为停机流量。

2、功能试验

2.1 缺水保护功能试验

将控制器接入图 1 规定的试验台，接通电源启动水泵，在水泵不吸水状态下测试水泵延时停机时间。

2.2 自动停机功能试验

将控制器接入图 1 规定的试验台，接通电源启动水泵，待压力建立后，缓慢关闭阀门使流量减小至水泵停机。

当自动停机存在延时设定时，延时时间按企业明示，阀门缓慢关闭的时间应大于延时的时间。

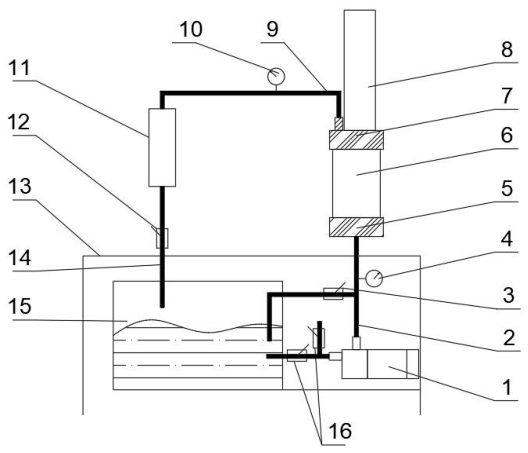

标引序号说明：

1——水泵；2——出水管；3——进压控制阀；4——出水压力表；5——测试下工装；

6——被测潜水电泵压力控制器；7——测试上工装；8——气缸；9——出水管；10——压力表；

11——流量计；12——调压阀门；13——工作台；14——回水管；15——水箱；16——联动电磁阀。

图 1 控制器压力试验台基本结构图

试验台工作步骤如下：

a）试验台用的水泵"水泵"1 抽来自"水箱"15 内的水，其出水压力通过"进压控制阀"3 进调整；

b）将"被测潜水电泵压力控制器"6 放入"测试下工装"5 上，经过固定在"气缸"8 上的"测试上工装"7 压紧后开始进行测试；

c）"压力表"10 与"流量计"11 固定在"出水管"路 9 上，"压力表"10 用来检查产品的启动压力值，"流量计"11 用来检查启动流量值，其快慢可通过"调压阀门"12 控制；

d）水经过"回水管"14 回到"水箱"15 内；整个设备固定在"工作台"13 上；

e）在进水管处安装有"联动电磁阀"16，其工作状态始终保持一个阀开，一个阀关，正常情况下与水箱连通的阀门打开，使水能够进入水泵，与空气连通的阀门关闭，使气不能进入水泵，当按下按钮后，与水连通的阀门关闭，同时与气连通的阀门打开，水泵可以模拟干运转状态，测试控制器。
