车用压缩氢气铝内胆碳纤维全缠绕气瓶的环境试验方法：

1、合格指标

气瓶在试验过程中，瓶体不应泄漏；试验后，其爆破压力应大于或等于 1.8 倍公称工作压力。

2、试验方法

2.1 气瓶放置和区域划分

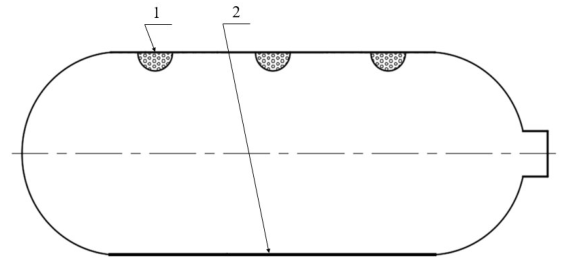

在气瓶筒体（B 类气瓶应在裂纹加工表面的对侧）划分 3 个明显区域，以进行摆锤冲击和化学暴露，如图 1 所示。每个区域的直径应为 100mm。3 个区域可不在一条直线上，但不应重叠。

标引序号说明：

1——摆锤冲击和化学暴露区域；

2——裂纹加工表面。

图 1 气瓶冲击和化学暴露区域图

2.2 摆锤冲击预处理

在 3 个区域各自的中心附近用摆锤进行冲击预处理。摆锤为钢制正四棱锥体，其侧面为等边三角形，顶点和棱的圆角半径为 3mm。摆锤冲击中心与锥体重心的连线应在气瓶撞击点法线上，摆锤的冲击能量应大于或等于 30J。在摆锤冲击过程中，应保持气瓶固定且始终无内压。

2.3 暴露用环境液体

在 3 个经摆锤冲击预处理的区域表面，分别放置厚度为 1.0mm、直径为 100mm 的玻璃棉衬垫。分别向衬垫加入足够的化学试剂溶液，确保试验过程中化学试剂溶液均匀地由衬垫渗透到气瓶表面。化学暴露区域应朝上，可加盖塑料薄膜，以防化学试剂溶液蒸发。3 种化学试剂溶液为：

a）体积分数为 19% 的硫酸水溶液；

b）体积分数为 10% 的乙醇汽油溶液；

c）体积分数为 50% 的甲醇水溶液。

2.4 压力循环

按 GB/T 9252 的规定进行压力循环试验，循环压力下限为 2MPa，循环压力上限大于或等于 1.25 倍公称工作压力，升压速率小于或等于 2.75MPa/s，压力循环次数为 3000 次。

2.5 保压

将气瓶加压至 1.25 倍公称工作压力，在此压力下保压，并同时满足以下要求：

a）保压时间至少 24h；

b）化学溶液腐蚀时间（保压时间与 2.4 中压力循环时间之和）至少 48h。

2.6 水压爆破试验

按 GB/T 15385 的规定进行试验。试验过程中加压速率同时满足以下要求：

a）当试验压力大于 1.5 倍公称工作压力时，升压速率应小于或等于 1.4MPa/s；

b）当升压速率小于或等于 0.35MPa/s 时，可加压直至爆破；当升压速率大于 0.35MPa/s 且小于 1.4MPa/s 时，如果气瓶处于压力源和测压装置之间，可加压直至爆破，否则应在最小设计爆破压力下保压至少 5s 后，再继续加压直至爆破。
