今天给大家带来的分享是关于家用和类似用途空调电子膨胀阀最大动作压力差和逆向开阀压力差试验方法的内容。

1、最大动作压力差试验

1.1 性能要求

膨胀阀在 90% 的额定电压和规定的励磁方式、励磁速度等条件下，能可靠动作的最大动作压力差

应符合表 1 的规定。特殊品按图样或供需双方的协议规定。

表 1 最大动作压力差

1.2 最大动作压力差试验方法

膨胀阀的最大动作压力差试验按以下规定进行：

a）将被测膨胀阀按图 1 连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样的规定与驱动电源连接；

b）设定驱动电源为额定电压和规定的励磁方式、励磁速度；

c）操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入 250 脉冲或规定数量的脉冲将膨胀阀开启；

d）开启截止阀 6 和电磁阀 5、10，调整减压阀 7 使压力表 9 的指示压力上升为 0.1MPa 或规定的压力值；

e）在膨胀阀出口端测定气体流量值 Q1；

f）关闭截止阀 6 和电磁阀 5、10；

g）操作驱动电源将膨胀阀关闭到全闭状态，确定原点；

h）开启截止阀 1 和电磁阀 4、5，调整减压阀 2 使压力表 3 的指示压力上升为表 1 规定的最大动作压力差；

i）设定驱动电源为 90% 额定电压和规定的励磁方式、励磁速度，再按开启励磁顺序输入 250 脉冲或规定数量的脉冲将膨胀阀开启；

j）关闭截止阀 1 和电磁阀 4、5，再开启截止阀 6 和电磁阀 5、10，调整减压阀7使压力表 9 的指示压力上升为 0.1MPa 或规定的压力值；

k）在膨胀阀出口端测定气体流量值 Q2；

l）比较气体流量 Q1 和 Q2，（Q1-Q2）/Q1 应在 ±5% 以内，结果应符合 1.1 的要求。

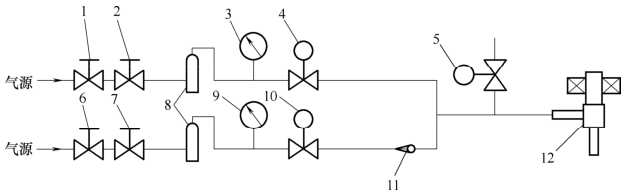

标引序号说明：

1、6——截止阀；2、7——减压阀；3、9——压力表；4、5、10——电磁阀；8——储气筒；11——单向阀；12——被测膨胀阀。

图 1 最大动作压力差试验装置

2、逆向开阀压力差试验

2.1 性能要求

膨胀阀在额定电压和规定的励磁方式、励磁速度等条件下全闭，测试逆向开阀压力差应符合表 2 的规定。

表 2 逆向开阀压力差

全闭时有流量的产品以及阀口通径大于3.2mm的规格按图样或供需双方的协议规定。

2.2 试验方法

2.2.1 膨胀阀的逆向开阀压力差试验按以下规定进行：

a）将被测膨胀阀按图 2 连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样的规定与驱动电源连接；

b）设定驱动电源为额定电压和规定的励磁方式、励磁速度；

c）操作驱动电源将膨胀阀设定在全闭状态；

d）开启截止阀 1，调整减压阀 2 使压力表 3 的指示压力由 0MPa 开始渐渐上升，直到流量计 7 显示的流量出现突变的拐点，此时压力表 3 显示的压力就是逆向开阀压力差；

e）逆向开阀压力差应符合 2.1 的要求。

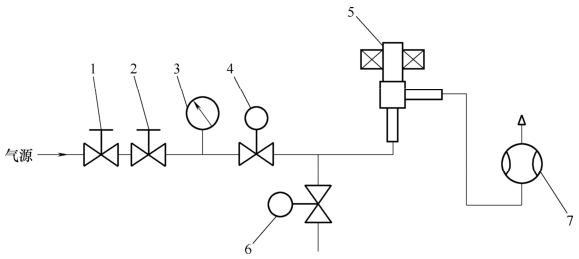

标引序号说明：

1——截止阀；2——减压阀；3——压力表；4、6——电磁阀；5——被测膨胀阀；7——流量计。

图 2 逆向开阀压力差试验装置

2.2.2 全闭时有流量的特殊品以及阀口通径大于 3.2mm 的规格按图样或供需双方的协议规定。
