今天给大家带来的分享是关于快换接头压降(Δp)试验方法的内容。

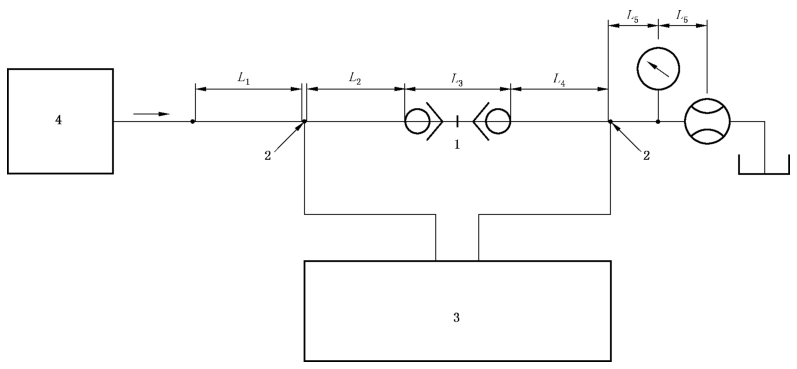

1、如图 1 所示,将被试快换接头装入试验装置中;测压口应符合 ISO 4411 的测量精度等级 B 和 C 的要求。选择额定流量的 25%~150% 中至少 6 个流量值(应包括额定流量的 100%)。如果相应的快换接头标准中未规定额定流量,则使用表 1 中给出的值。
标引序号说明:
1——被试快换接头;
2——测压点;
3——压差测量装置;
4——流量控制装置。
注:尺寸 L1~L5 为要求的最小长度。
L1:接管内径的 10 倍;
L2:接管内径的 5 倍;
L3:接头加端部配件的长度;
L4:接管内径的 10 倍;
L5:接管内径的 5 倍。
图 1 压降试验回路
表 1 标准的额定流量
快换接头规格(软管公称内径)D mm | 额定流量 QR L/min |
5 | 3 |
6.3 | 12 |
10 | 23 |
12.5 | 45 |
16 | 74 |
19(20) | 100(106) |
25 | 189 |
31.5 | 288 |
38(40) | 342(379) |
51(50) | 788(757) |
2、按“1”选择额定流量,测定并记录被试快换接头在公端流向母端和母端流向公端两个不同方向的压降。
3、从试验装置上拆下被试快换接头,并用相应尺寸的管接头连接管子。测定并记录按“1”选择的相同流量下的压降。
4、在整个试验过程中,将试验液体的黏度保持在 28.8mm²/s~35.2mm²/s。记录液体类型和温度。
5、用“2”测定的压降值减去“3”测定的压降值,其差值即是被试快换接头的净压降。以图形形式绘制每个方向的净压降。为了得到一条直线,建议采用全对数作图法。直线不一定穿过记录值的点,但宜代表出点与点之间的公值。
6、通过被试快换接头的一个方向上任何一个流量的压降值与通过另一个方向相同流量的压降之差(通常小于 10%),应使用两值中的较大值。
7、将压降图附在试验报告中。
