带压开孔用管道分流器（以下简称分流器）pipetee for opening hole under pressure，是指在管道运行状态下，使输送水从主管道流入分支管道的一种分流装置。

今天我们来学习关于分流器密封性能试验方法的内容。

分流器的密封性能试验要求：在正常工作压力下，壳体无结构性损伤、无泄漏。密封件与壳体应连接牢固，在使用过程中应无脱落现象。按以下要求的方法进行试验。

1、试验器具

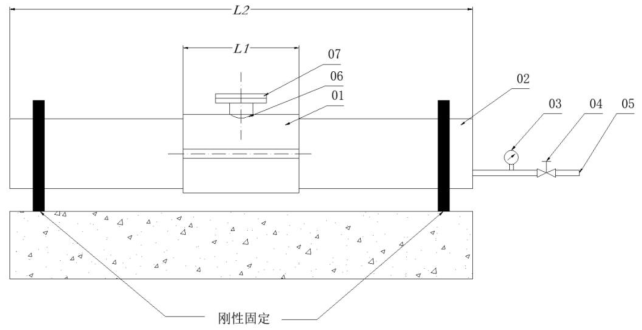

1.1 检验器具由管道、压力表、闸阀等组成，如图 1 所示。

单位为毫米

说明：

01——分流器；02——管道；03——压力表；04——闸阀；

05——加压口；06——管道通孔；07——盲板。

图 1 试验装置示意图

1.2 试验管道材料采用本文件规定的适用管道对应材质。

1.3 管道有效长度 L2≥3×L1。

1.4 试验管道管身应设有与分流器分流口相匹配的通孔，通孔尺寸符合见表 1。

表 1 通孔尺寸范围

1.5 试验用压力表，其精度等级应不低于 1.0 级，最大量程为试验压力的 1.5 倍～3 倍。

1.6 管道、给压管、压力表、闸阀各部件之间的连接应当牢固，且应在 2.5MPa 压力下无渗漏。

2、试验步骤

2.1 将试样安装在管道上，通孔的中心应当与管道上的孔洞中心相重合。

2.2 向试样内注满水并排出气体，将分流器上的分流口用盲板密封好。

2.3 以不超过 2MPa/min 的速度加压至 2.5MPa 压力。

2.4 关闭闸阀。

2.5 5min 后观察压力表指示压力值是否明显下降。

3、结果判定

保压 5min 以上，压力表值无明显下降，壳体无渗漏且无结构性损伤，即判合格。
