今天给大家带来的分享是关于减压阀流量特性和压力特性试验方法的内容。方法适用于工业管道用先导式减压阀和直接作用式减压阀。其他型式的减压阀可参照试验。

1、流量特性试验

1.1 试验介质

——常温空气；

——水（水用减压阀）；

——蒸汽（蒸汽用减压阀）。

1.2 试验程序

试验系统按图 1。给定最高允许进口工作压力，调节减压阀为某一出口压力。同时调节减压阀后的截止阀，使出口流量为该工况下的 20% 最大流量。然后在逐渐开启截止阀使出口流量达该工况下的 100% 最大流量。记录此时出口压力偏差值。

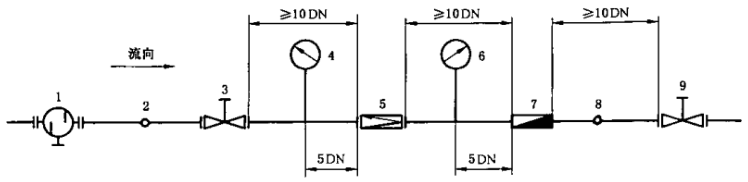

1——过滤器；2、8——温度计；3、9——截止阀；

4、6——压力表；5——被测阀；7——流量计。

图 1 性能试验系统示意图

2、压力特性试验

2.1 试验介质

——常温空气；

——水（水用减压阀）；

——蒸汽（蒸汽用减压阀）。

2.2 试验程序

试验系统按图 1。给定最高允许进口工作压力，调出口压力分别为该弹簧压力级内最高、最低压力。保持该工况最大流量，然后改变减压阀前截止阀的开度，使进口压力在 80%〜105% 最高工作压力范围内变化，记录此时出口压力偏差值。
