二氧化碳制冷系统用电子膨胀阀（以下简称膨胀阀）是一种用于热泵热水及冷冻冷藏领域，以 R744（CO2）为制冷剂、额定电压不大于 DC36V、阀门口径不大于 8mm 的制冷系统用电子膨胀阀，今天我们来学习关于该型膨胀阀气密性试验的内容。

1、气密性技术要求

膨胀阀的气密性应满足以下要求之一：

a）按 2.1 进行水检，膨胀阀外部及各连接处应无气泡溢出；

b）按 2.2 进行氦检，膨胀阀的泄漏率不应大于 2.83g/a。当设备条件不具备时，允许采用降压氦检，但此时的泄漏率限值应进行相应的等效转换。

2、气密性试验方法

2.1 水检漏试验按以下步骤进行：

a）设定驱动电源：额定电压、规定的励磁方式、励磁速度；

b）将被测膨胀阀线圈按图纸规定与驱动电源连接；操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入 300 脉冲，将膨胀阀开启；

c）卸下膨胀阀线圈，将膨胀阀阀体出口端堵死，并按图 1 气路要求连接，测试用气体采用干燥空气或氮气，开启截止阀 2，调整减压阀 3 使压力表 4 的指示压力显示为最高工作压力（注意当采用最高工作压力检测时，测试设备应具有安全防护装置，以保证操作人员的安全）；

d）开启电磁阀 5，使膨胀阀阀体通入最高工作压力下的气体，然后将膨胀阀阀体浸入水中，持续 1min，应满足 1 a） 的要求。

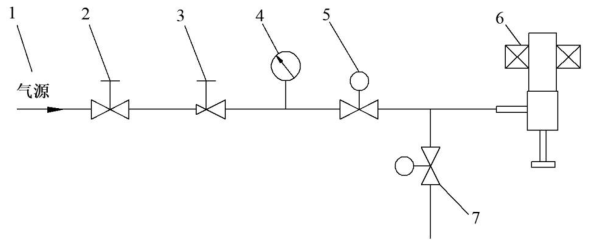

标引序号说明：

1——气源；2——截止阀；3——减压阀；4——压力表；

5、7——电磁阀；6——被测膨胀阀；8——堵头。

图 1 气密性水检漏试验装置

2.2 氦检漏试验按以下步骤进行：

a）氦检压力范围：4MPa～最高工作压力，当氦检压力低于最高压力氦检时，应先采用最高压力进行不短于 10s 的气体冲击，然后再进行氦检（注意当采用最高工作压力检测时，测试设备应具有安全防护装置，以保证操作人员的安全）；

b）设定驱动电源：额定电压、规定的励磁方式、励磁速度；

c）将被测膨胀阀线圈按图纸规定与驱动电源连接；操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入 300 脉冲，将膨胀阀开启；

d）卸下膨胀阀线圈，将膨胀阀阀体出口端堵死，并按图 2 气路要求连接，测试用气体采用氦气或氦气与氮气的混和气体，氦气比率与气体的压力的组合要满足测试精度的要求，漏率的限值应进行相应的等效转换，开启截止阀 2，调整减压阀 3 使压力表 4 的指示压力为氦检压力；

e）关闭电磁阀 5、17，开启电磁阀 16，开启真空泵 15，将膨胀阀内抽成真空，真空度 100Pa 以下；

f）关闭电磁阀 16，开启电磁阀 5，向膨胀阀内通入测试用气体；

g）关闭电磁阀 12、14，开启电磁阀 8，启动真空泵 9，将密封罐内抽成真空，真空度 100Pa 以下；

h）关闭电磁阀 8，开启电磁阀 12，启动检漏泵 10，用检漏仪检漏，膨胀阀阀体泄漏量应满足 1 b） 规定的泄漏率要求；

i）开启电磁阀 14、17，密封罐和阀体恢复到正常大气压下，取下膨胀阀阀体。

标引序号说明：

1——氮气源；2——截止阀；3——减压阀；4——压力表；5、8、12、14、16、17——电磁阀；

6——密封罐；7——被测膨胀阀；9、15——真空泵；10——检漏泵；11——检漏仪；13——堵头。

图 2 气密性试验装置
