航空液压过滤器单次通过试验原理：

试验原理分抽滤式和压力式两种，抽滤式和压力式的试验原理如图 1、图 2 所示口抽滤式是利用真空源的负压将污染液吸入被试过滤器（滤芯），下游油液直接排出试验系统，不再参与试验；而压力式是利用泵的压力将污染液压入被试过滤器（滤芯），下游油液经过绝对过滤器过滤后再次流入试验系统，继续参与试验。

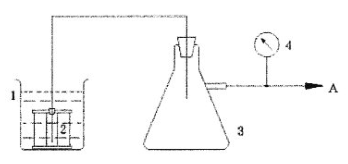

说明：

A——真空源；1——试验容器；2——被试滤芯；3——真空瓶；4——真空表。

图 1 抽滤式试验原理图

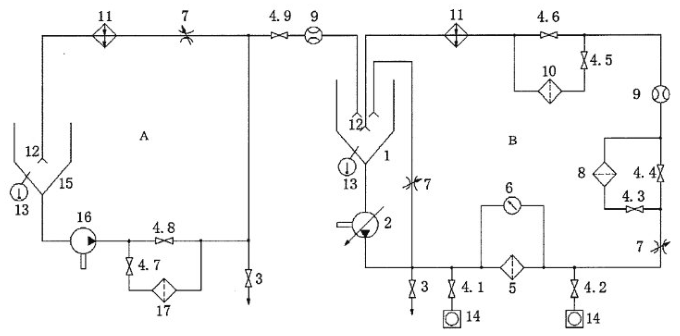

说明：

A——污注系统；B——试验系统；1——试验油箱；2——试验油泵；3——取祥阀；4.1~4.9——截止阀；

5——被试过滤器；6——压差计；7——节流阀；8——净化过滤器；9——流量计；

10——回油净化过滤器；11——温度调节器；12——扩散器；13——温度计；

14——在线颗粒计数系统；15——污注油箱；16——污注油泵；17——净化过滤器。

图 2 压力式试验原理图
