今天给大家带来的分享是关于海洋仪器环境试验-水压试验之交变水压试验方法的内容。

交变水压试验 alternating hydrostatic pressure test，试验过程中，试验高压阶段压力恒定，试验低压阶段压力可变，周期数可变的循环压力试验。

1、交变压力试验要求

1.1 交变压力

除另有规定外，海洋仪器交变压力试验应从下列数值中选取：

a）高压阶段压力（表压）：p_n；

b）低压阶段压力（表压）：0、10%p_n、20%p_n、50%p_n。

1.2 持续时间

除另有规定外，经试验双方约定海洋仪器交变压力试验时间应从下列数值中选取：

a）高压阶段持续时间：0.5h、1h、2h、4h；

b）低压阶段持续时间：5min、15min、30min。

1.3 循环次数

除另有规定外，经试验双方约定海洋仪器交变压力试验循环次数应从下列数值中选取：3、6、9。

2、交变水压试验方法

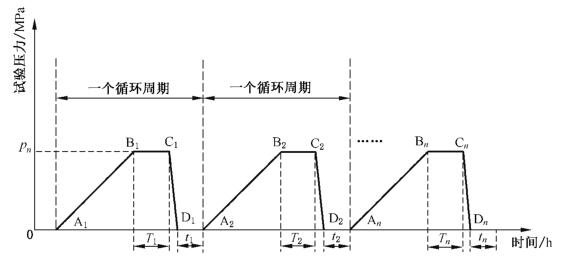

本试验以图 1 所示为一个完整过程，其中 A₁B₁、A₂B₂、A_nB_n 为各周期升压阶段，B₁C₁、B₂C₂、B_nC_n 为各周期高压保压阶段，C₁D₁、C₂D₂、C_nD_n 为各周期降压阶段，D₁A₂、D₂A₃、D_n-1A_n 为各周期低压保压阶段：

a）升压阶段，以不超过 2MPa/min 的速率将试验舱内压力升至 1.1a）规定的高压阶段 p_n 值；

b）高压保压阶段，持续时间 T_n 按1.2a）的规定选取；

c）降压阶段，以不超过 20MPa/min 的速率将试验舱内压力降至 1.1 b）规定的低压保压阶段压力值；

d）低压保压阶段，持续时间 t_n 按 1.2 b）的规定选取；

e）循环次数，从 1.3 中选取。

图 1 交变压力示意图

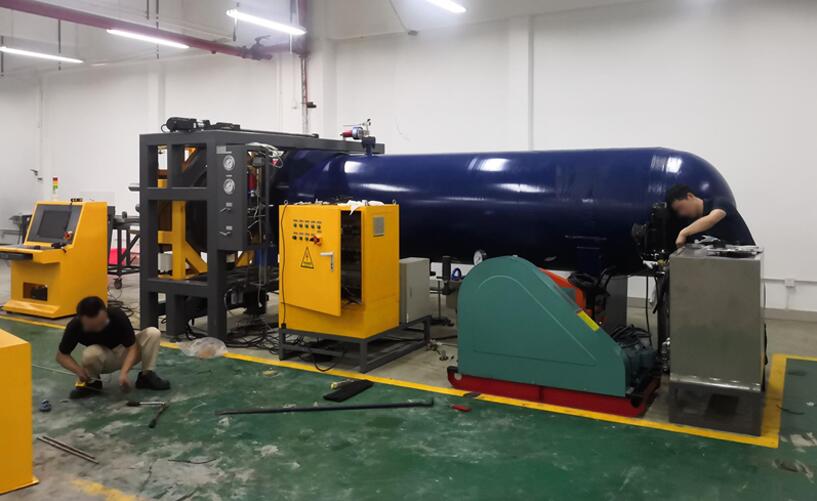

以上就是今天的分享！如果您对用于上述试验的海洋仪器交变水压试验设备感兴趣，欢迎与我们联系！
