非金属敷缆复合连续油管 NPR 压力作用下轴向伸长率的测试方法：

MPR：最高压力等级（maximum pressure rating）

要求：敷缆管在 NPR 下的轴向伸长率小于 5‰

试验方法：按 GB/T 6111 的规定方法加压至 NPR，保压 2min，压力作用下轴向伸长率按下述规定方法进行测量和计算。

1、试样准备

1.1 测试用试样净长度（不包括接头）大于或等于 5 倍外径，但不小于 300mm。

1.2 测试前参考 GB/T 2918，在（23±2）℃ 环境下，将试样进行 48h 以上状态调节。

2、测试装置

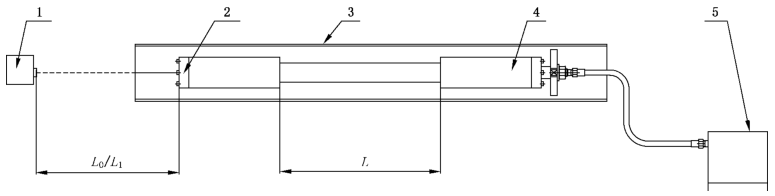

2.1 敷缆管压力作用下轴向伸长率测试装置示意图如图 1 所示。

标引序号说明：

1——电子测距仪；2——密封端接头；3——V 型槽试压平台；4——加压端接头；5——试压泵；

L₀——测距仪的初始数值；L₁——测距仪的测量数值；L——敷缆管接头间（不包含接头）长度。

图 1 压力作用下轴向伸长率测试装置示意图

2.2 试压泵

试压泵能把压力逐渐平稳地升至规定的压力值，稳压过程中保持压力在 ±2% 的偏差内。

2.3 电子测距仪

电子测距仪的精度在 1mm 以上。

3、测试过程

3.1 将敷缆管放入 V 型槽试压平台上，将加压端接头连接到压力源上，并将加压端接头与试压平台固定。

3.2 密封端接头呈自由状态，如果敷缆管为不呈直状态，可施加 5% 的 NPR，使敷缆管趋直并作为初始状态。

3.3 将电子测距仪置于密封端接头末端并保持 2m~3m 的安全距离，将电子测距仪的探头对准接头端面中心，记录测距仪初始数值 L₀（单位为 mm）。

3.4 测量敷缆管接头间（不包含接头）长度 L（单位为 mm）。

3.5 将敷缆管重新加压至规定的 NPR，保压 2min。

3.6 记录测距仪的测量数值 L₁（单位为 mm）。

3.7 按公式（1）计算敷缆管的轴向伸长率 δ。

δ=（L₁-L₀）/L×100% …………………………（1）

4、测试记录

测试记录至少包括以下内容：

a）试样名称及状态调节情况的说明；

b）试样规格尺寸；

c）使用的测试装置；

d）测试介质及温度；

e）试样轴向伸长率。
