海底光缆接头盒 closure for optical fibre submarine cables，为海底光缆系统的两段海底光缆段间提供光学、电气、密封和机械强度连续性的接续保护装置。

今天我们来学习关于有中继海底光缆接头盒（以下简称“接头盒”）抗静水压试验的内容。

1、抗静水压要求

根据接头盒的适用水深，确定相应的试验水压，连续保持规定压力 48h，试验过程中光纤附加衰减应不大于 n*0.1dB，卸载后光纤残余附加衰减应不大于 n*0.05dB，结构应无目力可见的变形和损伤，密封区域应无水渗入，试验后直流电阻性能和耐电压性能应符合要求要求。试验水压也可为用户要求的其它数值。

水深与试验水压的换算见公式（1）：

P=k*g*h*ρ*10^-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .（1）

式中：

P——静水压，单位为兆帕（MPa）；

k——安全系数，应不小于 1，通常取为 1，也可为供需双方商定的数值；

g——重力与质量关系常数，单位为牛顿每千克（N/kg），通常取 9.80665；

h——适用水深，单位为米（m）；

ρ——海水密度，单位为克每立方厘米（g/cm³），通常取为 1.0281。

2、抗静水压试验方法

2.1 试验目的

评价接头盒的抗静水压性能。

2.2 试验装置

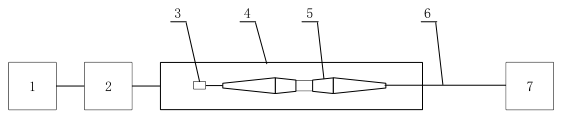

水压密封试验装置如图 1 所示。

标引序号说明：

1——水压施加装置；2——水压监测装置；3——海底光缆末端密封；4——水压试验罐；

5——接头盒；6——海底光缆；7——光纤附加衰减监测设备。

图 1 典型的水压密封试验装置

2.3 试验方法

2.3.1 考虑到试验设备的实际情况，允许将海底光缆外层铠装去除再进行试验。

2.3.2 将接头盒试样一端进行密封处理，然后将接头盒置于压力容器中，施加水压，持续 48h。

2.3.3 试验后，对接头盒试样进行拆解，观察接头盒密内部密封区域进水情况。

2.3.4 试验期间测量试样中光纤的附加衰减，试验结束后测量光纤的残余附加衰减。

2.4 试验结果

试验结果应满足 1 的规定。
