机车车辆螺纹连接软管-尼龙软管的试验方法-「亿威仕」

机车车辆螺纹连接软管-尼龙软管的试验方法：

1、总则

除非另有规定，尼龙软管应至少在制造 336h 后进行测试，常温试验的环境温度为 23℃±2℃，相对湿度在 40%〜60% 之间。试验应使用相同类型管件进行。

2、外观检查

用目视和手感进行外观检查。

3、尺寸检查

用精度不低于 0.02mm 的量具，选择尼龙软管的 3 个截面，分别测量每一截面相互垂直两个方向上外径和壁厚尺寸。

4、弯曲性能试验

选择长度不小于 300mm 的尼龙软管，将尼龙软管的一端刚性固定，另一端以每分钟 5 次至 15 次的频率，围绕并贴合定形圆柱体（圆柱体半径为表 1 的尼龙软管最小弯曲半径）进行弯曲，弯曲角度为 90°，由直线状态至弯曲状态、再由弯曲状态至直线状态为 1 次弯曲循环，反复弯曲 10 次。完成试验后按 5.1 进行试验。

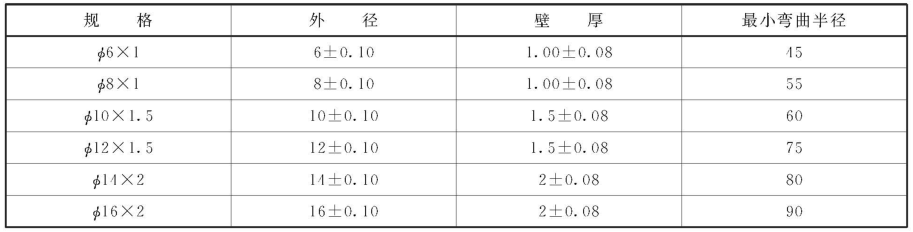

表 1 尺寸

5、气密性试验

5.1 常温气密性

选择长度不小于 150mm 的尼龙软管，在常温环境下，将一端接口封堵，另一端与压缩空气相连，浸入水中，充气加压至 1.5MPa，保持压力 3min，在试验压力下检查试件。

5.2 低温气密性

选择长度不小于 150mm 的尼龙软管，在 -40℃±2℃ 的环境下持续放置 24h 后，恢复至常温，按 5.1 的方法进行试验。

5.3 高温气密性

选择长度不小于 150mm 的尼龙软管，在 100℃±2℃ 的环境下持续放置 24h 后，恢复至常温，按 5.1 的方法进行试验。

6、爆破压力试验

选择长度不小于 150mm 的尼龙软管，连接到压力系统上，充满水。以 6.2MPa/min±0.7MPa/min 的速率增加压力，使尼龙软管爆破，记录此时的压力值。

7、耐寒性试验

将长度不小于 150mm 尼龙软管和直径为尼龙软管外径 10 倍的金属芯轴一同放置在 -40℃±2℃ 的环境中 70h±2h，取出试样 10s 内将尼龙软管绕芯轴弯曲 180°，从芯轴上取下试样并将其拉直。沿管纵向切开，目视检查尼龙软管内外表面状态。

8、耐热性试验

将长度不小于 150mm 尼龙软管绕在直径为尼龙软管外径 10 倍的金属芯轴上，弯曲 180°，在 100℃±2℃ 的环境中放置 70h±2h。恢复至常温环境，从芯轴上取下试样并将其拉直，沿管纵向切开，目视检查尼龙软管内外表面状态。

9、耐臭氧性试验

将长度不小于 150mm 尼龙软管绕在直径为尼龙软管外径  8 倍的金属芯轴上，弯曲 360° 进行捆扎，在室温状态下放置 24h 以上，再放入臭氧体积浓度为（50±5）*10⁸ 温度为 40℃±2℃、相对湿度不高于 65% 的老化试验箱中，保持 70h±2h 后，在 7 倍放大镜下检查尼龙软管内外表面状态。

10、耐氯化锌性试验

将长度不小于 150mm 尼龙软管浸泡在体积浓度为 50% 氯化锌水溶液中，200h 后取出，在 7 倍放大镜下检查尼龙软管表面状态。

11、低温冲击性能试验

将长度不小于 150mm 的尼龙软管在 -40℃±2℃ 的环境中放置 4h 后取出，5s 内在简支梁上进行冲击，试验装置应满足 QC/T80-2011 中附录 C 的要求。

12、高温冲击性能试验

将长度不小于 150mm 的尼龙软管在 150℃±2℃ 的环境中放置 72h 后取出，在常温环境下放置 4h，在简支梁上进行冲击，试验装置应满足 QC/T 80-2011 中附录 C 的要求。
