用于油燃烧器的橡胶软管和软管组合件的可燃性测定方法

2024-07-05 0 编辑:亿威仕 | 市场部

用于油燃烧器的橡胶软管和软管组合件有两种型别:

——1 型:用于流出和回流而非安装在油燃烧器泵与雾化连接件之间的软管组合件,最大工作压力 1.0MPa,最高油温 100℃;

——2 型:安装在油燃烧器泵与雾化连接件之间的软管组合件,工作压力 4.0MPa,最高油温 100℃。

今天我们来学习该型软管和软管组合件可燃性测试方法的内容。

组合件当按以下规定的方法进行试验,软管不应出现泄漏现象。

可燃性的测定方法:

将一根长度约 1000mm 的软管组合件一端封闭,向组合件内注入大约其容积 90% 的 ISO 1817 规定的 3 号油,连接该组合件到水压立管上。如图 1 所示弯曲该组合件,并使用实验夹具将其固定在这一位置上。

向组合件施加内水压。1 型软管组合件的水压应为 0.5MPa,2 型软管组合件应为 4.0MPa。

将软管组合件的最低弯曲部位暴露于本生灯火焰 5min,本生灯燃烧丙烷气,温度为(675±75)℃。

灯管的公称内径应为 10mm。关闭空气入口。输送到本生灯的丙烷气的压力应约为 5kPa。使用平截头锥体形的灯嘴,以稳定火焰。

警告:注意因软管未达到本试验要求而可能出现的火灾危险。应采取适当的预防措施,限制火的蔓延,保证失效时人员的安全。

单位为毫米

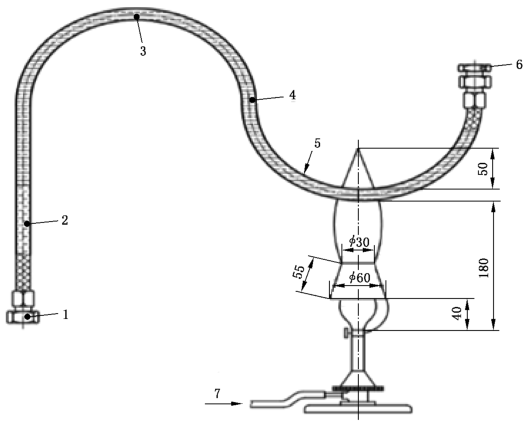

图 1 可燃性试验装置示意图

标引序号说明:

1——压力连接件;2——水;3——注有试验油的软管组合件;4——软管;

5——弯曲半径(10~15 倍)×软管外径;6——密封端;7——丙烷气(压力约 5kPa)。

图 1 可燃性试验装置
