汽车转向油罐的试验方法

汽车转向油罐是指汽车液压助力转向系统中的金属或塑料转向油罐（以下简称油罐）。今天我们来学习该型油罐试验方法的内容。

1、试验条件

1.1 测量仪器精度应符合如下要求：

a）压力表测试误差不大于 1%；

b）温度表测试误差不大于 1℃；

c）流量计测试误差不大于 1%。

1.2 试验介质应满足以下要求：

试验介质在 40℃ 时的运动黏度为 29mm²/s~74mm²/s；除 7、9、11 试验项目外，试验油温（50±5）℃；9 试验项目的试验介质采用工作介质。

2、容量测定

油罐测试前目测不应有任何缺陷。测试前，应排尽油罐内残油，封堵进油口和出油口。测量总容积、最大允许贮油量（按量油尺标记或油罐外表面的标记）、最小允许贮油量（按量油尺标记或油罐外表面的标记）。在测量结果中应减去残留在油口中的油液体积。

3、清洁度试验

按 QC/T 572 规定的方法，进行油罐内部清洁度的测试，测量内部的杂质总量和最大颗粒尺寸。

4、密封性试验

封堵油罐出油口和通气孔，通过进油口通入压缩空气，使油罐内部压力达到 0.2MPa 后停止通气，保压 1min。

5、最大允许通过流量试验

最大允许通过流量试验回路示意图见图 1。将油罐接入试验系统，逐渐增加流量，观察进油管处压力表的压力值，当压力值为 0.03MPa时，流量计指示的流量值即最大允许通过流量。

6、安全开启压力试验

测试前目测油罐不应有任何缺陷，将油罐连接到试验台。保持油罐的所有零件不变，用适当方式封堵滤芯并确认后，向油罐中加入试验介质，至最大允许贮油量。启动油泵，增加回路压力，至安全装置打开，且所示的开启压力稳定不变为止，记下该压力值。

7、高低温试验

将油罐在室温下放置至少 24h，然后按下述温度-时间顺序进行 10 次循环试验：

——（120±5）℃，13.5h；

——130℃~135℃，2h；

——室温，05h；

——（-40±5）℃，7.5h；

——室温，0.5h。

8、振动试验

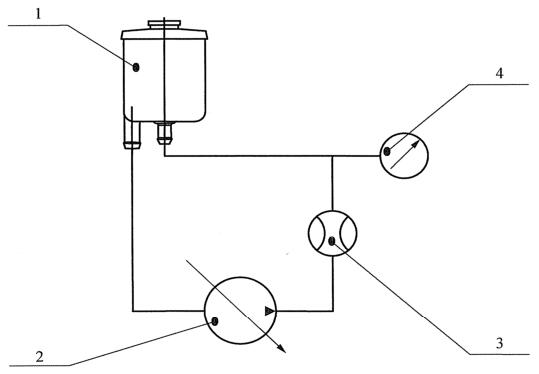

1——油罐；2——变量泵；3——流量计；4——压力表。

图 1 油罐最大允许通过流量试验回路示意图

在油罐中加入试验介质，至最大允许贮油量。

振动持续时间共 8h，振动加速度为 2.5g。

——X 轴：在共振频率下振动 0.5h，然后在 33Hz 或 67Hz下振动 1.5h。

——Y 轴：在共振频率下振动 0.5h，然后在 33Hz 或 67Hz 下振动 1.5h。

——Z 轴：在共振频率下振动 1.0h，然后在 33Hz 或 67Hz 下振动 3.0h。

注：1）两个频率中取接近共振频率的一个；

      2）在振动频率达到 67Hz 还没有出现共振的情况下，振动频率按 33Hz。

9、相容性试验

将油罐的所有零件置于试验介质中，在 130℃~135℃ 下，浸泡 72h。此项试验不得超过试验介质的安全温度。

10、耐腐蚀性试验

10.1 排尽油罐内试验介质，封堵进油口、出油口和通气孔，放入盐雾试验箱中。

10.2 按 QC/T 484、QC/T 625 规定的方法，进行盐雾试验。

11、通气孔泄漏试验

室温下，在油罐中加入试验介质，至最大允许贮油量，油罐总成以频率 5Hz，振幅 25mm 振动 30min；将油罐和试验介质加热至（120±5）℃ 后，按上述振动方法重复试验。

12、跌落试验

室温下，将同一件未装试验介质的油罐从（1.1±0.1）m 高处自由跌落到水泥地面上，按油罐的 X、Y、Z 方向各做一次。
