可曲挠橡胶接头（Flexible rubber joint，以下简称橡胶接头）是一种由织物或其他材料增强的橡胶件与平形活接头或金属法兰等元件组成，用于管道系统的减震隔振、降低噪声和位移补偿的接头。今天我们来学习该型橡胶接头可曲挠橡胶接头位移性能试验方法的内容。

1、试样

在硫化后停放时间不少于 24h 的橡胶接头成品中任取一件作为试样。

2、设备及工具

2.1 电动试压泵或手动水压泵。

2.2 压力表（与试验压力相适应的压力表，压力表不低于 1.6 级）。

2.3 试验台、满足精度要求的量具。

3、试验用介质

水、皂化液或合适的液体。

4、升压速度

当试验压力不超过 7.0MPa 时，升压速度一般为 0.075MPa/s~0.175MPa/s，如果达不到上述升压速度时，可商定一个合适的速度值。

5、试验的准备

将平置的橡胶接头试样一端装上带排气阀的平面法兰盖，成为自由端；另一端装上带导气管的平面法兰盖和液压泵出口管相连接并固定在试验台上，以低压水或皂化液充入试样内部排净空气，关闭排气阀停泵。调整试样轴线并固定自由端。平行轴线测量并记录试样初试长度。

6、轴向位移试验

按 5 准备完毕后，在轴线方向施加机械力将试样拉伸或压缩至规定的最大允许伸长量或最大允许压缩量，并固定住。按 4 升压速度升高表压至表 1 规定的该试样的工作压力，保压 10min 检查试样有无渗漏、开裂或异常变形等损坏现象。

7、径向位移试验

该试验可单独进行，也可在轴向位移试验结束并恢复原状后进行。用垂直于轴线的机械力将试样径向拉至规定的径向位移量，并固定住。按 4 规定的升压速度升高至表 1 规定的该试样的工作压力。保压 10min，检查试样有无渗漏、开裂或异常变形等损坏现象。

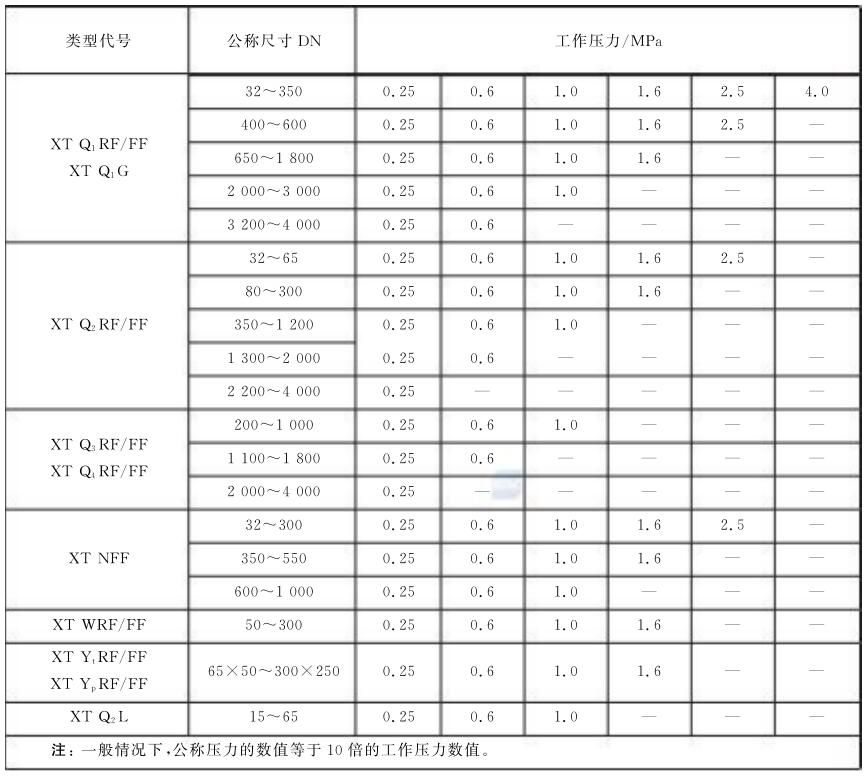

表 1 橡胶接头的公称尺寸及适用的工作压力

8、角向试验

该试验可单独进行，也可在轴向位移和径向位移试验结束并使试样复位至 5 规定的状态后连续进行。转动试验台直角挡板，使试样端面转角达到规定的最大角位移量。按 4 规定的升压速度升高表压至表 1 所规定的该试样的工作压力，保压 10min，检查试样有无渗漏、开裂或异常变形等损坏现象。

9、试验结果

在保持时间内观察并记录试样有无渗漏、开裂及异常变形现象。

10、附检测记录表

按表 2 填写试验记录表。

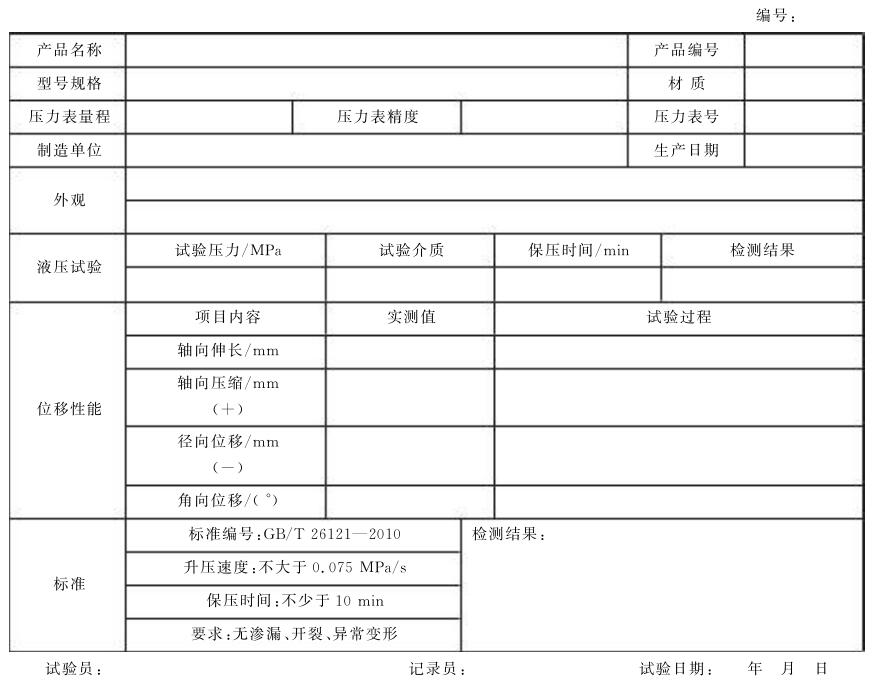

表 2 试验记录表
