矿用钢丝增强液压软管及软管组合件是一种内径从 5mm~51mm，使用矿物油、可溶性油、油和水乳液、含水乙二醇以及水等普通液压液体的六种埋线式钢丝增强的软管和软管组合件。其中 1 型至 5 型软管的使用温度范围是 -40℃~100℃，6 型为 -40℃~121℃。

今天我们来学习该型软管组合件脉冲试验的内容。

1、脉冲试验要求

1.1 按照 GB/T 5568 规定的要求试验时，用以下试验压力参数：

1 型〜5 型：表 1 中给出的最大工作压力的 133%；

6 型：表 1 中给出的最大工作力值的 120%。

软管组合件应承受的最小脉冲次数如下：

1 型：200 000 次；

2 型和 4 型：100 000 次;

3 型和 5 型：400 000 次；

6 型：500 000 次。

1.2 在试验时软管组合件内环循油应保持的温度是：

1 型、3 型和 5 型 100℃±5℃；

2 型和 4 型：55℃± 5℃；

6 型：121℃±5℃。

1.3 在达到规定的脉冲次数后，软管不应出现泄漏或其他异常现象。

管接头处泄漏、管接头拔脱或者临近管接头处软管断裂都视为软管组合件的破坏，这种破坏并不一定说明在更换管接头后软管就不能符合规定的要求。应另取三个试样进行该试验。应当记录破坏的情况和位置。

除了要达到 1.1 规定的脉冲试验要求外, 2 型中的 6.3mm 和 10mm 的软管还应当符合下列的脉冲试验：

当按照 GB/T 5568 规定，对内径 6.3mm 软管进行 76MPa 的脉冲压力试验和对内径 10mm 的软管进行 65.5MPa 的脉冲压力试验时，要求软管应能达到 5 000 次脉冲而不破坏。

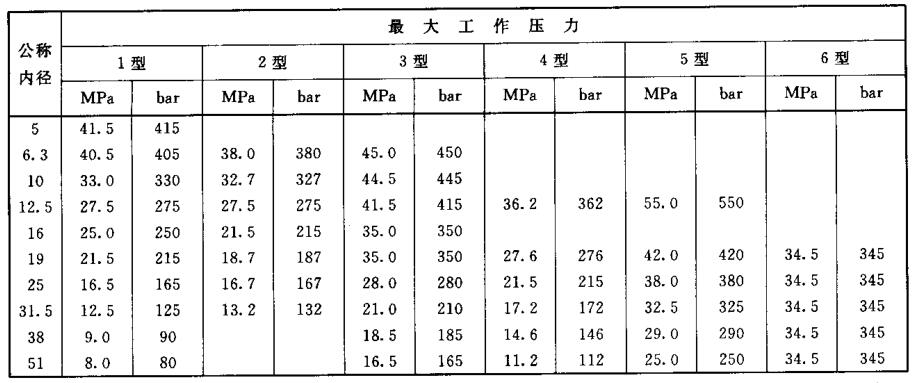

表 1 最大工作压力

2、脉冲试验程序

2.1 将试样与试验装置相连接。

2.2 将试验流体升温至试验温度，然后以恒定频率向软管组合件内部施加脉冲压力，高压试验为 0.5Hz 和 1.3Hz 之间，低压试验为 0.2Hz 和 1.0Hz 之间，记录所用脉冲频率。根据试验压力，循环压力应落在图 1 或图 2 阴影区域内。持续试验至规定脉冲循环次数或直至软管组合件损坏为止。如果在完成最小循环次数前停止脉冲试验，当重新开始试验并达到试验温度之前，在软管或软管接头接合处可能会出现渗漏，应按 ISO/TR 11340 分类规定记录渗漏等级。小于 4 级的渗漏不构成软管组合件故障。

根据所依据的标准，确定脉冲试验持续时间，以总脉冲循环次数表示，当需要使用商定的试样时，应引用相关软管或软管组合件标准。

建议经常更换试验流体以防故障。

注：该试验为破坏性试验，试验后的组合件应报废。

说明：

p——试验压力；

a——于该两点间测定的升压速度；

b——升压正割线；

c——一个脉冲周期；

d——45%~55% 周期。

升压正割线是升压曲线上两点间的连接直线，其中一点为试验压力的 15%，另一点为试验压力的 85%。

0 点为升压正割线与压力为零处的交点。

升压速率为升压正割线的斜率，以 MPa/s 表示。

额定升压速率 R 应按式（1）计算：

R=ƒ（10p-k）……………………（1）

式中：

R——升压速率，单位为兆帕每秒（MPa/s）；

ƒ——频率，单位为赫兹（Hz）；

p——额定试验压力，单位为兆帕（MPa）；

k——=5MPa。

实际升压速率应如图所示测定，其公差范围应在计算额定值的±10%以内。

图 1 高压试验脉冲压力波形范围

说明：

p——试验压力；

a——一个脉冲周期；

b——45%~55%周期。

升压应在图示波形范围内。

图 2 低压试验脉冲压力波形范围
