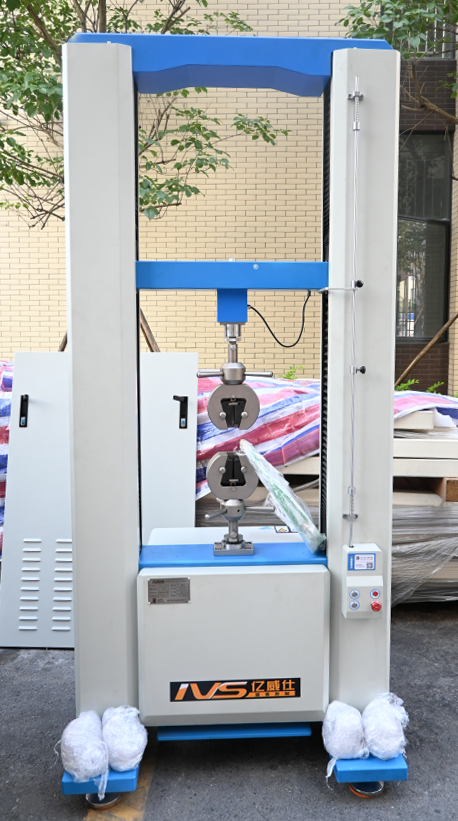

本周给大家带来的推荐产品是：管路件带压拉拔力试验台。

管路件带压拉拔力试验台适用于管材及其连接件（卡套管接头等）进行带压工况下的拉拔力（拉脱力）性能测试。

1、设备技术参数：

1）试验介质：洁净的自来水；

2）试验压力：最大 70MPa；

3）测试工位：1 个；

4）试验压力测量范围及精度：0～100MPa，0.5%F.S；

5）拉力范围：20KN；

6）拉力传感器测量范围及精度：0～25KN，0.02 级；

7）配备管接头连接工装及安全防护装置。

2、设备使用条件

1）试验介质：洁净的自来水；

2）压缩气源：5～7bar 压缩空气，2NM³/min；

3）供电要求：AC 380V 50Hz 10kw 3 相 5 线；

4）设备预估占地尺寸（仅供参考）：约长 2000mm×高 1500mm×宽 1200mm；

5）测试用相关转接头与堵头；

6）使用工况：适应干净的室内工况；环境温度5～40℃；环境空气压力：常压。

3、设备特点

管路件带压拉拔力试验台按照模块化设计，泵阀系统和控制系统隔离，管路安装遵循横平竖直原则，合理可靠。所有需要调节的阀门均安装在可以方便操作的位置，方便调节及拆卸维修。结构简易，连接安全可靠，设备均可灵活拆卸，输入输出接口安装在柜子两侧。

1）控制原理先进，能够精确控制压力的精度，保压效果好；

2）系统管路采用无焊连接，保证耐压等级；

3）高压部分，管路采用进口管路和阀门，保证系统的安全和使用者安全；

4）采用进口液体增压泵，与西门子PLC提高了稳定性和可靠性，同时加压速度及控制精度都有进一步的提高；

5）所有涉及到高压的，阀门、管件及接头均为高质量进口元件，保证耐压等级，质量可靠，可以保证设备自身零泄漏；

6）设备设有掉电，电气自动终止试验功能，能确保试验安全。

4、原理介绍：

1）将两个被测试的卡套式管接头，分别连接到一段直钢管的两端组合成试验管路总成；

2）将试验管路总成一端的管接头连接到压力连接装置的螺纹连接孔中，再将位于试验管路另一端的管接头连接到活动螺母上，并使试验管路总成处于竖直状态；

3）通过液压压力源向试验管路总成中持续加压至试验管路中的压力达到额定工作压力，保持 5min，确认系统无压力下降，试验管路总成无泄漏现象后开始拉拔试验；

4）拉力试验装置持续加压至拉拔试验管路总成额定的轴向拉力 F，保持 5min。在测验过程中，压力、轴向拉力应该能够显示，并测量和记录管接头和钢管是否有相对的运动及相对运动的数值。F（N）=0.25·π·D2·p 式中，D-钢管外径（mm）；P-管接头额定工作压力（MPa）；

5）合格标准应为没有出现压力的下降，试验管路总成没有渗漏和损坏的迹象，管接头和钢管之间应没有相对运动。

（产品应用参考案例：中机生产力促进有限公司）
