汽车空气制动软管和软管组合件的挠曲试验方法:
1、试样的制备

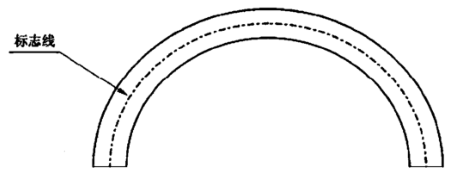

1.1 切割软管之前,沿软管的纵向(随着由于软管盘卷而形成的自然弯曲线)画一条(颜色明显不同于软管外覆层的)线,见图 1。
该线为进行试验而制备试样时标记的,非制造商的标志线
图 1 软管标线
1.2 切割软管以制备自由软管长度如图 2 和表 1 所示的软管组合件试样。自由软管长度是成品软管组合件上管接头之间露在外面的软管长度。
1.3 接头应按制造商的说明装配在软管上。
2、预调节
2.1 盐雾调节
每一根试样组合件首先进行如下调节,然后按 2.2 进行调节。
将软管组合件试样的端部塞住,按 GB/T 10125 盐雾试验方法,曝露于盐雾中 24h±1h。
在完成盐雾调节后到根据 2.2 开始高温老化试验之前,时间间隔不应超过 168h。
2.2 高温老化
将每一根软管组合件试样平直放置,于 100℃±2℃ 的空气中老化 70h±2h。在整个调节期间,每根试样的软管内腔都应曝露于老化箱内的空气中。
用至少 2h 将软管组合件冷却至室温,但在完成高温老化后到根据 3 和 4 开始挠曲试验之前,时间间隔不应超过 168h。
3、试样在试验装置中的安装
在试样预调节之后,按图 2 和表 1 规定的方式将其安装在试验装置中。安装程序如下:
位置"1"是位移的极左端 | 位置"2"是位移的极右端 |
图 2 挠曲试验装置
表 1 挠曲试验装置
单位为亳米
软管自由长度±2 | 公称尺寸 | 尺寸 | |||||||
位置1 | 位置2 | ||||||||
A | B | C | R | A | B | C | R | ||
±3 | ±3 | ±3 | 参考 | ±3 | ±3 | ±3 | 参考 | ||
255 | 5、6 | 75 | 70 | 95 | 34 | 75 | 70 | 95 | 30 |
280 | 8、10、11 | 75 | 90 | 115 | 43 | 75 | 90 | 115 | 33 |
355 | 12、13SP、13、15、16 | 75 | 100 | 125 | 56 | 75 | 100 | 125 | 46 |
3.1 挠曲试验机的可动歧管在其行程的中心,使标志线位于顶部中心位置将接头"B"连接到可动歧管(见图 2)。
3.2 在接头"B"安装至可动歧管后,再将接头"A"连接至固定歧管,连接时不应施加任何扭曲,但应允许其自然弯曲。
4、试验程序
4.1 概述
挠曲试样是通过从行程的中心位置移动接头"B"至距中心每一侧 75mm(图 2 中 A 尺寸),即位置"1"和位置"2"交替进行的。同时,施加循环空气压力,开 60s,关 60s。
4.2 挠曲/压力循环试验参数
4.2.1 总挠曲行程
150mm±1.5mm。
4.2.2 挠曲行程频率
1.7Hz±0.1Hz。
4.2.3 环境温度
26℃±6℃。
4.2.4 试样内压
1MPa±0.1MPa。空气压力应交替进行,全"开" 60s±5s,全"关" 60s±5s。
5、挠曲试验终止
由于试样的损坏会导致空气压力损失,可据此测定破坏点(曲挠循环周期数)。空气压力是通过交替全"开" 60s±5s 和全"关" 60s±5s 施加的。通过一个 1.6mm+0.050mm 直径的小孔在 2min 内重新加压至 1MPa±0.1MPa 时,压力损失可称作为系统破坏。系统在完成 100 万次曲挠循环周期之前不应破坏。
