阀门流量流阻试验装置的两种结构型式

阀门流量流阻试验装置的有两种结构型式：

试验阀门为直通式或 Z 形连接（进出口不在同一轴线上）的典型流量流阻试验装置布置图如图 1 所示；试验阀门为角式连接的典型流量流阻试验装置布置图如图 2 所示。

标引序号说明：

1——循环水源；2——水泵；3——稳压容器；4——上游阀门；5——流量计；6——温度测量仪表；

7——直管段取压点；8——上游取压点；9——压力测量仪表；10——试验阀门；

11——下游取压点；12——背压调节阀门；13——试验阀门管段压差（△P1） 测量仪表；

14——直管段压差（△P2） 测量仪表；15——旁通调节阀门；16——截断阀。

注：L1：试验阀门上下游连接管道到取压点之间直管段长度之和， L1=L2+L3；

L2：试验阀门上游连接管道到上游取压点之间直管段长度；

L3：试验阀门下游连接管道到下游取压点之间直管段长度；

L4：试验阀门下游取压点到背压调节阀门之间长度；

L5：试验阀门上游取压点或L1取压点前的直管段长度；

L6：流量计前直管段长度；

L7：流量计后直管段长度。

图 1 流量流阻试验装置典型示意图（直通式阀门）

标引序号说明：

1——循环水源；5——流量计；9——压力测量仪表；13——试验阀门管段压差（△P1）测量仪表；

2——水泵；6——温度测量仪表；10——试验阀门；14——直管段压差（△P2）测量仪表；

3——稳压容器；7——直管段取压点；11——下游取压点；15——旁通调节阀门；

4——上游阀门；8——上游取压点；12——背压调节阀门；16——截断阀。

注：L1：试验阀门上下游连接管道到取压点之间直管段长度之和，L1=L2+L3；

L2：试验阀门上游连接管道到上游取压点之间直管段长度；

L3：试验阀门下游连接管道到下游取压点之间直管段长度；

L4：试验阀门下游取压点到背压调节阀门之间长度；

L5：试验阀门上游取压点或L1取压点前的直管段长度；

L6：流量计前直管段长度；

L7：流量计后直管段长度。

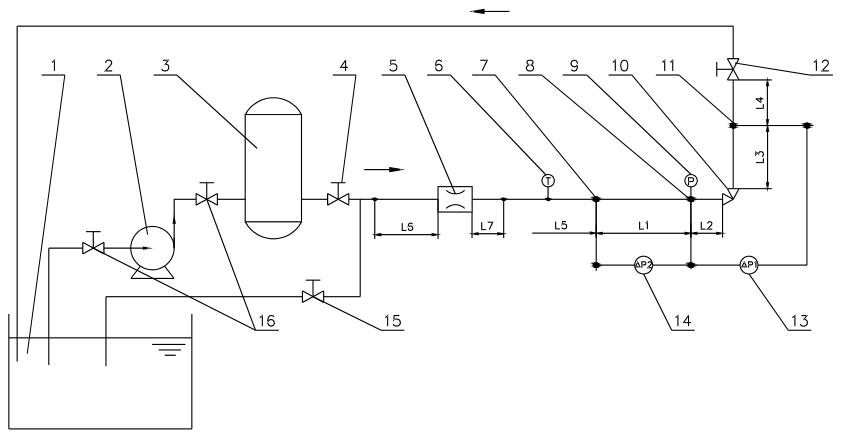

图 2 流量流阻试验装置典型示意图（角式阀门）
