水文仪器之水下用仪器的水压环境试验方法

2023-02-14 0 编辑:亿威仕 | 市场部

水下用仪器属于水文仪器的 C 类,适用于江河、湖泊、水库、明渠以及地下涵管等自由水体中,直接承受水压、水浸、水生物以及漂浮物侵袭的水文仪器,一般包括各种流速传感器、 水位压力传感器、水深超声传感器、声学多普勒流速剖面仪、水文铅鱼、泥沙采样器等。该类仪器在使用中有因水流冲击引起的振动、泥沙冲刷等,需耐水压以及浸水密封,在运输贮存中有振动、冲击、碰撞、自由跌落等。

今天我们来学习关于水文仪器-水下用仪器的水压环境(浸水密封试验以及耐水压试验(静))方法的内容。

1、浸水密封试验

1.1 目的

提供一种标准试验程序,用以确定水文仪器产品的外壳对液体的密封性能。

1.2 试验条件

1.2.1试验方法为水箱法。

1.2.2 试验样品在水箱中承受规定的浸水压力。

1.2.3 浸水试验条件见表 1。

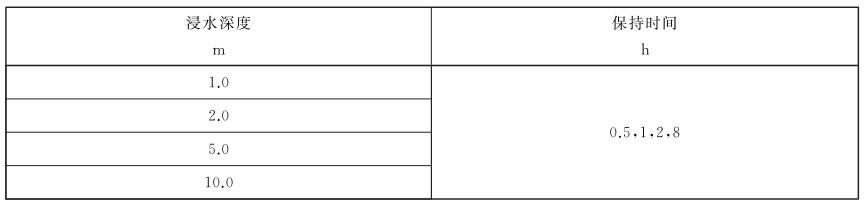

表 1 浸水试验条件

表 1 浸水试验条件对照表

1.3 试验方法

1.3.1 初始检测

按产品标准的规定,对试验样品进行外观检查和基本性能检测并检查所有密封部件是否安装正确。

1.3.2 条件试验

1.3.2.1 按表 1 规定进行浸水试验。

1.3.2.2 规定水深应从液面到试验样品的最高点间进行计算。

1.3.2.3 试验样品按技术条件规定的状态,全部浸入水箱中,为便于显示泄漏,允许在水中加入可溶性染料。

1.3.2.4 试验用水宜为自来水,水温一般与试验样品的温度一致,如比试验样品温度低,其温差应不超过 5℃,水温最高不应超过 35℃。

1.3.2.5 无特殊规定时,试验期间试验样品均处于非工作、断路状态。

1.3.3 恢复

试验结束后,应擦净试验样品表面的水迹并晾干。

1.3.4 最后检测

试验结束后,按产品标准(技术条件)规定对试验样品进行外观检查及基本性能检测。

2、耐水压试验(静)

2.1 目的

提供一种标准试验程序,用以确定在水下所使用的水文仪器产品的水密元件结构或壳体对静水压力的适应能力。

2.2 试验条件

2.2.1 水下所使用的水文仪器产品的耐水压试验按图 1 所示进行试验。试验方法为注水容器加压法。

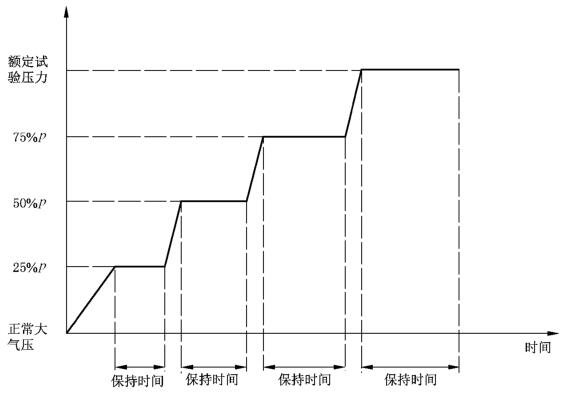

图 1 压力试验升压阶梯图

注:各升压阶段的持续时间均为 2min,额定试验压力的保持时间参照表 2。

图 1 压力试验升压阶梯图

2.2.2 试验样品在注水容器中承受规定的静水压力试验。

2.2.3 加压速率应控制在 50kPa/min 范围内。压力表的量程选择应为试验压力的 1.5 倍以上为宜。

2.2.4 当压力升到额定试验压力时,保持时间可选择 30min、1h、2h 或 8h。

2.2.5 试验用水通常是自来水,水温一般与试验样品的温度一致,如比试验样品温度低,其温差应不超过 5℃,水温最高不应超过 35℃。

2.2.6 耐水压试验条件见表 2。

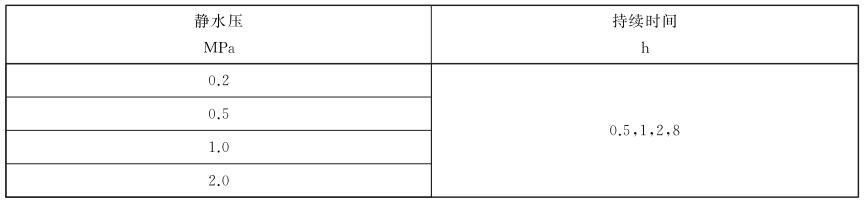

表 2 耐水压试验条件

表 2 耐水压试验条件对照表

2.3 试验方法

2.3.1 初始检测

按产品标准的规定,对试验样品进行外观检查和基本性能检测并检查所有密封部件是否安装正确。

2.3.2 条件试验

2.3.2.1 试验样品按技术条件规定的状态,全部浸入水箱中。

2.3.2.2 加压试验过程按各产品标准(技术条件)的规定进行。

2.3.3 恢复

试验结束后,取出受试样品,擦净试验样品表面的水迹并晾干,在正常大气条件下恢复 30min。

2.3.4 最后检测

试验结束后,按产品标准(技术条件)规定对试验样品进行外观检查及基本性能检测。


以上就是今天的分享!如果您对用于上述试验的水压环境试验设备感兴趣,欢迎与我们联系!

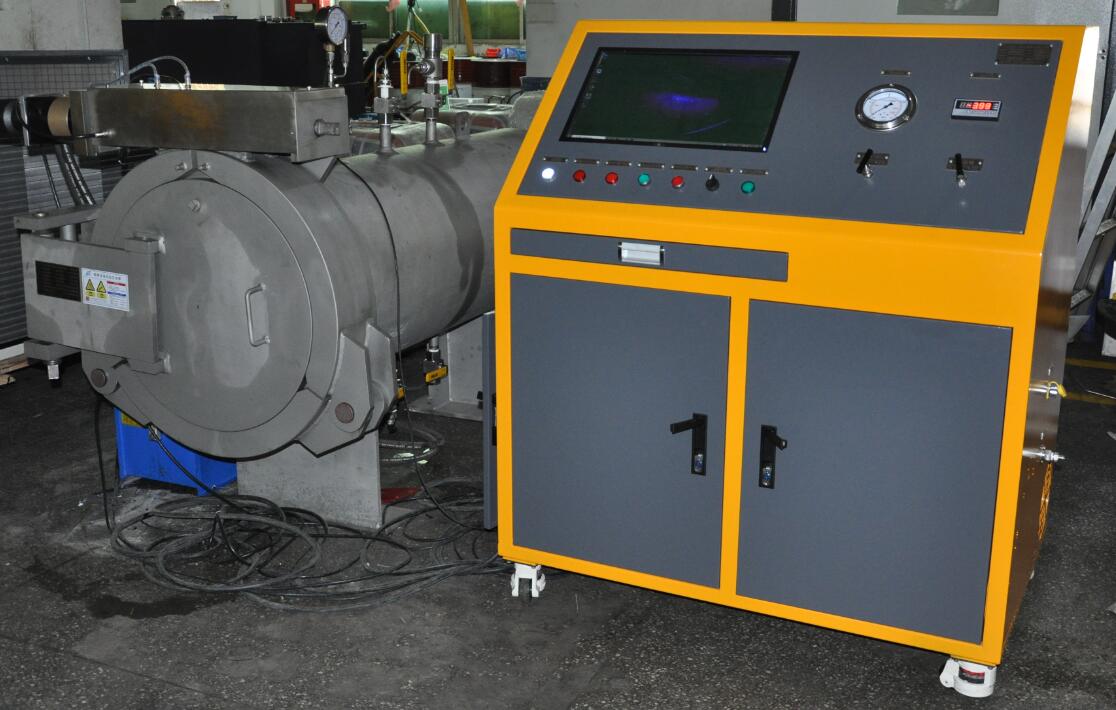

深水环境水压模拟试验系统
