高压超高压安全阀是指整定压力大 42 MPa~250 MPa 的安全阀。今天我们来学习该型安全阀的离线校验的方法。
高压超高压安全阀的离线校验项目为整定压力和密封性,对应的试验方法如下:
1、整定压力
1.1 应按如下方法进行升压试验:
a)先缓慢升压至整定压力的 50%,保压 3min,对所有连接部位进行初次检查;
b)如无泄漏,继续升压至整定压力的 90%,保压 1min,再次检查;
c)如无泄漏,继续升压,高压安全阀的升压速度每秒不超过整定压力的 1%;超高压安全阀的升压速度每秒不超过压力测量仪表的最小分度值。

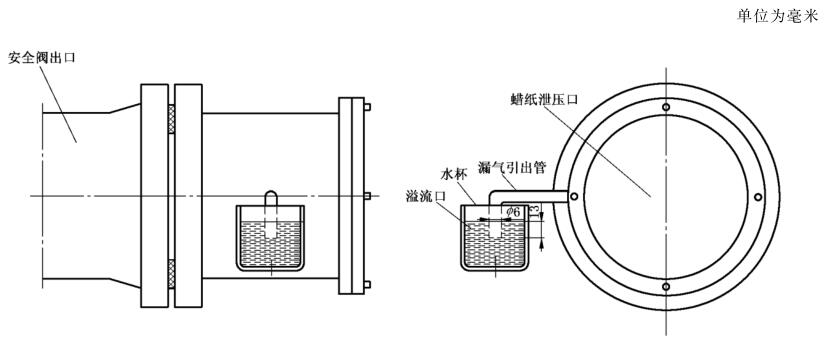

1.2 气体用安全阀的整定压力试验,试验布局如图 1 所示。除漏气引出管外,安全阀的其他开口部位(如保护罩、阀门排污孔、阀盖排气孔和阀门出口等)应同外界处于完全封闭状态。漏气引出管的内径为 6mm,其出口端应平行于水面并低于水面 13mm。试验装置中应设有当安全阀意外开启时释放阀体中的压力的部件,如在试验装置出口装设蜡纸。当漏气引出管有气泡出现并迅速连泡,安全阀的进口压力为整定压力。
图 1 试验布局
1.3 校验介质为水或油时,当出现压力突然下降现象或安全阀出口有可观察的连续校验介质溢出,安全阀的进口压力为整定压力。
1.4 整定压力离线校验的次数应不少于 3 次。
2、密封性
2.1 密封性试验应在整定压力校验合格后进行。
2.2 密封试验压力为整定压力的 90%,应按如下方法进行升压试验:
a)先缓慢升压至整定压力的 50%,保压 3min,对所有连接部位进行初次检查;
b)如无泄漏,继续升压至整定压力的 90%。
2.3 气体用安全阀的密封性试验,试验布置如图 1 所示。将压力升至密封试验压力后,保压 2min,观察并统计泄漏的气泡数至少持续 1min。
2.4 液体用安全阀的密封性试验,在降低进口压力后向阀体出口侧体腔内充水,直到有水自然溢出至停止溢出为止。将压力升至密封试验压力后,收集、计量溢出的水量即泄漏量至少持续 1min。
以上就是今天的分享!如果您对用于上述试验的高压超高压安全阀离线校验装置感兴趣,欢迎与我们联系!
