聚酰胺管路的耐压和爆破压力测试：

1、说明

耐压和爆破测试应采用符合规定的聚酰胺气管。本测试的目的是为验证管接头在耐压压力（1.5 倍额定压力）和爆破压力（3 倍额定压力）下承压的能力。

2、装置

测试装置应由一适当的压力源、测量仪表和管路所组成。测试流体应为洁净的水。

3、程序

3.1 将被测样品的一端安装于测试装置，另一端堵塞不受约束，对被测试样品施加 1.5 倍额定压力，保压不少于 30s。

3.2 以 0.1MPa/s~0.2MPa/s 的恒定速率增加压力，达到规定的最低爆破压力（即额定压力的 3 倍）。耐压和爆破压力测试的典型加压曲线如图 1 所示。

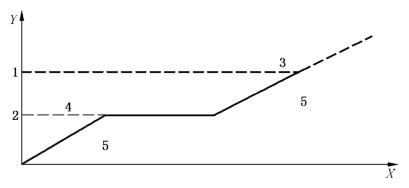

说明：X——时间；Y——压力；

1——3 倍额定压力；2——1.5 倍额定压力；3——爆破压力；4——耐压压力；5——0.1MPa/s~0.2MPa/s。

图 1 耐压和爆破压力测试的典型加压曲线

4、合格/不合格判定

4.1 测试过程中，被测管接头在承受 30s 耐压压力后，不应出现任何可见的变形和泄漏迹象。

4.2 测试过程中，被测管接头在承受最低爆破压力后，应无爆裂、永久变形和因渗透出现的外表湿润现象。
