今天给大家带来的分享是关于内燃机用快速接头的试验条件和方法的内容。
1、试验条件
实验室温度为 20℃±5℃,试验中允许的温度变化为 +5K。
实验室湿度为 65%±20%。
2、插拔力
插接力为将插座的插接部朝上、衬套处于下行后的状态时放入插头,将插头压入插座时测得的必需力。
拔脱力为在接头联结状态下,将衬套压下时测得的必需力。
3、流量测量
利用图 1 所示流量测量管路系统测量水的流量与压力损失。
图 1 流量测量示意图

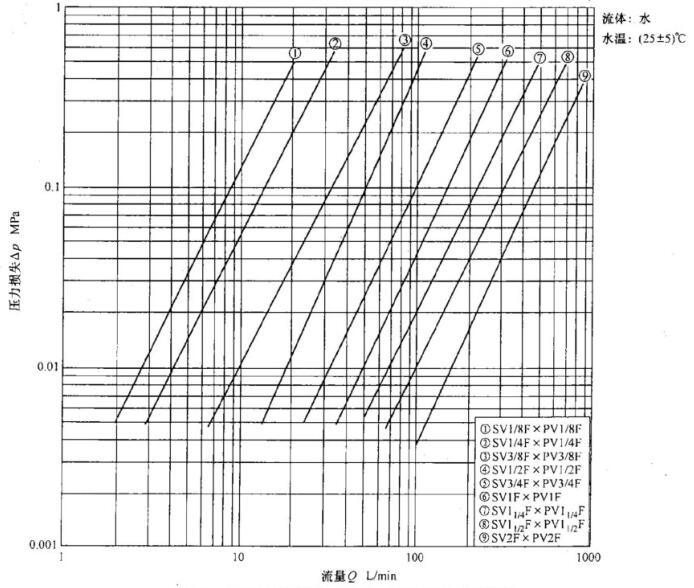

图 2 两路开闭型 流量-压力损失特性图
4、密封性
向接头内通入 0.3MPa 压力的空气或氮气等惰性气体、保持 1min,不得有泄漏。
SN 型、PN 型仅在连接状态下进行试验,SV 型、PV 型在连接状态和分开的单体状态下分别进行试验。
应采用可以确认泄漏的检漏液、检漏试验方法和试验装置。
5、插拔耐久试验
以(5〜20)次/min 的频率并按下表所示插拔次数反复插拔接头,完成插拔后接头应满足 4 的要求。插拔动作应顺畅、完整到位。
试验中不得更换 O 形圈等零件,也不得进行加注黄油等保养。
带阀接头(SV 型、PV 型)应在施加了表 1 所示的内压力状态下进行插拔试验。
表 1 插拔耐久试验时施加的内压和插拔次数
型式 | SN1/8X PN1/8 SV1/8X PV1/8 | SN1/4X PN1/4 SV1/4X PV1/4 | SN3/8X PN3/8 SV3/8X PV3/8 | SN1/2X PN1/2 SV1/2X PV1/2 | SN3/4X PN3/4 SV3/4X PV3/4 | SN1X PN1 SV1X PV1 | SN11/4X PN11/4 SV11/4X PV11/4 | SN11/2X PN11/2 SV11/2X PV11/2 | SN2X PN2 SV2X PV2 |
SN1/8X PN1/8 SV1/8X PV1/8 | SN1/4X PN1/4 SV1/4X PV1/4 | SN3/8X PN3/8 SV3/8X PV3/8 | SN1/2X PN1/2 SV1/2X PV1/2 | SN3/4X PN3/4 SV3/4X PV3/4 | SN1X PN1 SV1X PV1 | SN11/4X PN11/4 SV11/4X PV11/4 | SN11/2X PN11/2 SV11/2X PV11/2 | SN2X PN2 SV2X PV2 | |
内压力 MPa | 0.6 | 0.5 | 0.4 | 0.25 | 0.15 | - | - | - | |
描拔次数 次 | 10 000 | 2 000 |
6、耐压试验
根据压力特性对各种型式的接头用水或油施加耐压压力(内压力),保持 5min 不得有泄漏。减压后进行插拔确认,接头应能顺畅地插拔到位。
SN 型、PN 型仅在连接状态下进行试验,SV 型、PV 型在连接状态和分开的单体状态下分别进行试验。
