扩张式封隔器胶筒性能试验方法

2022-09-16 0 编辑:亿威仕 | 市场部

扩张式封隔器胶筒性能试验内容包括扩张性能试验和耐压性能试验两大方面,对应的性能试验方法见如下内容。

试验前,试样应在室温 18℃〜28℃ 停放 4h 以上,对扩张式封隔器胶筒的检验不限于尺寸、硬度、外观、标示。

1、扩张性能试验

1.1 测量并记录胶筒原始最大直径 φ0,并选择相应的试验钢体组装封隔器。

1.2 在自由状态下采用清水以小排量向封隔器中心管加压,当封隔器胶筒外径扩张至表 1 要求的扩张外径或表 2 要求的最大工作井径时,记录扩张压力后放压。

表 1 扩张式胶筒技术指标

表 1 扩张式胶筒技术指标对照表

2、耐压性能试验

2.1 偏心试验

2.1.1 扩张性能试验完成后,释放压力使封隔器胶筒复原,将与封隔器胶筒等长的套管端正地套在封隔器胶筒上,套管的内径应符合表 1 中验证套管内径的要求。

2.1.2 以清水为介质,向封隔器胶筒内施加规定的额定工作压差,稳压 10min,在套管两端测量封隔器胶筒与套管间的最大间隙 l1 及最小间隙 l2

胶筒偏心距离 △l 计算公式:

l=(l1-l2)/2 ....................................................(1)

式中:

l——偏心距的数值,单位为毫米(mm);

l1——最大间隙的数值,单位为毫米(mm);

l2——最小间隙的数值,单位为毫米(mm)。

2.2 残余变形试验

偏心试验完成后,从套管内取出封隔器放置 2h,再测量封隔器胶筒肩部的最大直径 φ,胶筒的残余变形计算公式:

△φ=(φ-φ0)/φ0*100% ....................................................(2)

式中:

△φ一一残余变形;

φ0—胶筒原始最大直径的数值,单位为毫米(mm);

φ——试验后胶筒最大直径的数值,单位为毫米(mm)。

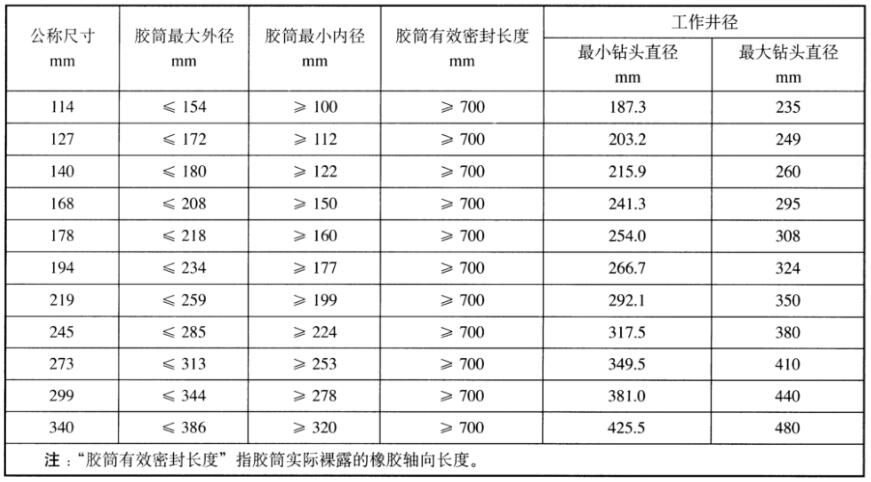

表 2 扩张式套管外封隔器胶管技术指标

表 2 扩张式套管外封隔器胶管技术指标对照表

2.3 突出试验

残余变形试验后,测最胶筒两端突出量,突出量应符合表 1 的要求。

2.4 疲劳性能试验

2.4.1 胶筒的扩张性能试验、耐压性能试验合格后,将封隔器下入规定尺寸的试验套管(罐、井)中,用 10 号柴油或其他符合要求的介质对封隔器加温至额定温度,恒温浸泡 0.5h。

2.4.2 向封隔器中心管施加额定的工作压差将封隔器坐封。

2.4.3 从封隔器的胶筒上端施加额定工作压差,稳压 4h,稳压结束时记录稳压期间的压降值,稳压期间的压降值应不大于额定工作压差值的 5%。

2.4.4 从封隔器的胶筒下端施加额定工作压差,稳压 4h,稳压结束时记录稳压期间的压降值,稳压期间的压降值应不大于额定工作压差值的 5%。

2.4.5 从 2.4.3 至 2.4.4 的过程即为一次疲劳,如此反复,疲劳次数应不低于三次。


以上就是今天的分享!如果您对用于上述试验的扩张式封隔器胶筒性能试验装置感兴趣,欢迎与我们联系!
