气动消声器（pneumatic silencer）是一种安装在压缩空气回路中的排气口上，用以降低排气噪声等级的元件。是一种工作压力不超过 1MPa，工作温度不高于 60℃，安装在压缩空气回路的排气口上以降低排气噪声等级的气动消声器。下面我们来学习其耐压性及耐久性能试验方法。

1、耐压性试验

1.1 技术要求

消声器应能承受 1.25 倍的最高工作压力而不会产生破损、裂缝及其他缺陷。

1.2 试验方法

在消声器内部加入异物使其堵塞，加 1.25 倍的最高工作压力，保持 1min。试验应符合 1.1 的要求。

2、耐久性试验

2.1 技术要求

消声器在完成 500 万次耐久性试验后，应满足相应规定的要求。

2.2 试验方法

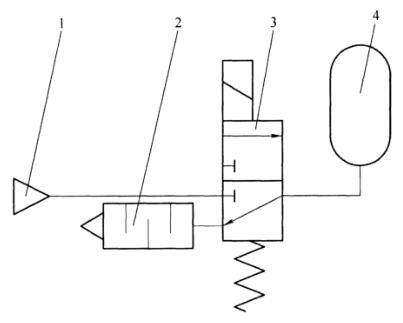

试验原理如图 1 所示，电磁阀与试验用消声器的公称通径应相同，且水平放置。

说明：1——气源；3——电磁阀；2——试验用消声器；4——工作口气罐。

图 1 耐久性试验原理图

在电磁阀的进气口加工作压力 0.63MPa，以电磁阀的可开关速度动作 500 万次（开/关时间比为 1∶1）。在充气、排气循环过程中，应确保工作口气罐内的压力下降时低于工作压力的 10%，上升时高于工作压力的 90%。试验结束后，消声器的各部分不得有松动或损坏等现象，并仍应符合 2.1 的要求。工作口气罐容积应满足表 1 的规定。直接连接气罐至电磁阀的工作气口，或用管子连接但不能限制流量。连接的管子应尽可能短，使气罐能够按照控制信号完成充气和排气要求。

表 1 工作口气罐的最小容积

图 1 中的基本回路未考虑安全装置，测试应充分考虑人员和设备的安全。测试过程中工作口气罐可能温度升高，应采取措施保护试验人员安全。

以上就是本次的分享！如果您对用于上述试验的消声器耐压试验装置和耐久性试验装置感兴趣，欢迎与我们联系！
