1、试验条件
1.1 介质
试验介质为经过过滤、除水、除油的干燥压缩空气,应达到 JB/T 5967 规定的空气质量等级为 465 的要求(即固体粒子尺寸 ≤15μm;压力露点温度不高于 10℃;最大含油量为 25mg/m³)。
1.2 环境条件
环境温度:25℃±10℃;
环境相对湿度:≤85%。
1.3 测量仪器和稳态条件
1.3.1 测量仪器
型式试验和出厂检验所用测量仪器的允许误差应不超出表 1 的规定范围。
1.3.2 稳态条件
被测参数平均指示值在表 2 规定的范围内变化时,允许记录参数测量值。
表 1 测量仪器的允许误差
测量仪器参数 | 测量仪器的允许误差 | |
型式试验 | 出厂检验 | |
力 % | ±1 | ±2 |
压力 % | ±1.5 | ±4 |
温度 ℃ | ±2 | ±3 |
表 2 温度、压力平均指示值范围
被测参数 | 型式试验 | 出厂检验 |
温度 ℃ | ±2 | ±3 |
压力 % | ±1.5 | ±4 |
2、试验方法
2.1 起动压力
试验回路见图 1。节流阀全开,如是有气缓冲功能的气缸应将其缓冲调节阀打开,气缸水平放置,经往复运动数次后,在空载状态,从零气压开始慢慢加压,直到活塞开始运动,并能运行至行程终点,往复运动三次,其最小加压值为起动压力,其值应满足规定。
2.2 空载性能
试验回路见图 1。气缸水平放置处于空载状态,调节节流阀使气缸活塞运动速度 ≤150mm,带气缓冲功能的气缸应将其缓冲调节阀打开,经往复运动数次后,气缸的两腔交替通入表 3 规定的最低工作压力的压缩空气,全行程往复运行三次,观察气缸活塞的运行情况,应符合规定。
表 3 最低工作压力
缸径 mm | 6~100 | 125~320 |
最低工作压力 kPa | 150 | 100 |

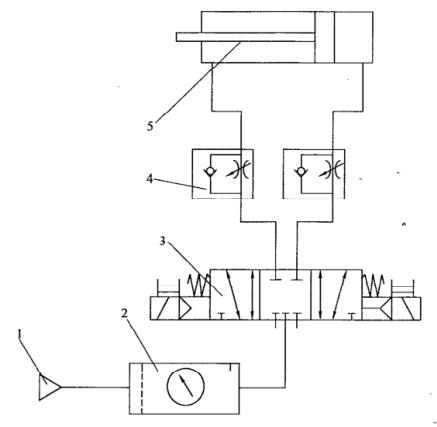

1——气源;2——三联件:3——换向阀;4——单向节流阀;5——被测气缸。
图 1 起动压力、空载性能试验装置系统原理图
2.3 负载性能
试验回路见图 2。在活塞杆轴向施加表 4 规定的负载,打开试验回路中的节流阀,在气缸两端气口交替通入公称压力的压缩空气,沿全行程往复运动三次以上,观察气缸活塞的运行速度和工作情况,应符合规定。
表 4 最大理论输出力的百分数
缸径 mm | 最大理论输出力的百分数 |
6~25 | 70% |
32~320 | 80% |
2.4 耐压性能
试验在空载条件下进行,在气缸两端气口交替通入 1.5 倍公称压力的压缩空气,分别保压 1min,检查气缸各部位情况,应符合规定。
2.5 耐爆破压力验证
试验在空载条件下进行,在气缸两端气口交替通入 2 倍公称压力的液体介质,液体介质为日常生活用水,分别保压 1min,检查气缸各部位情况,如有异常,停止试验,做好记录;如无异常,试验压力按 1 倍公称压力递增,重复上述试验方法,直到试验压力为 4 倍公称压力为止,检查气缸各部位情况,应符合规定。
2.6 密封性能
在耐压试验后空载状态下进行,试验时保持气缸的静止状态,向气缸两端气口交替通入试验压力为 630kPa 和最低工作压力的压缩空气,如是缓冲气缸应打开其所有的缓冲调节阀,分别检查活塞部位的内泄漏和活塞杆部位和其他部位的外泄漏,泄漏情况应符合规定。
2.7 缓冲性能
在供气压力分别为 630kPa 和最低工作压力时,使气缸往复运动,调节缓冲节流装置,观察活塞在到达气缸两端之前的运行状况,应符合规定。
2.8 耐久性
试验回路见图 2。
在活塞杆的轴向方向施加相当于气缸最大理论输出力的 50% 的负载。在被试气缸两端气口交替通入公称压力的压缩空气,打开缓冲调节阀,调节排气口流量,使活塞平均速度达到 200mm/s 左右,活塞进行全行程往复运动,试验可连续或持续进行,其累计行程达到规定后,重复 2.1、2.2、2.3、2.6 试验项目的测试,仍应符合要求。
1——气源;2——三联件;3——换向阀;4——单向节流阀;5——被测气缸:6——加载装置。
图 2 负载、耐久性性能试验装置系统原理图
2.9 外观
气缸外观的检查方法,采用目测法和手感法进行,应符合规定。
