自动控制回流阀是一种带有旁路的自动阀门,安装于泵的出口,通常为T形三通结构;主路为对流量敏感的止回阀,可以防止介质倒流;旁路为减压阀,可以提供保护泵安全运行的最小连续流量;主路和旁路之间可以实现自动切换。今天我们来学习关于该型阀门的检验和试验方法的内容。
![]() | ![]() |
说明: 1——阀体; 2——旁通套筒; 3——止回阀瓣; 4——螺柱; 5——螺母; 6——弹簧; 7——阀盖;8——密封垫。 | 说明:1——支撑盘;2——阀体;3——弹簧; 4——止回阀瓣;5——密封垫;6——导杆螺套; 7——螺母;8——螺柱;9——阀盖; 10——密封圈;11——涡旋塞;12——涡旋衬套; 13——旁通阀体;14——操纵杆。 |

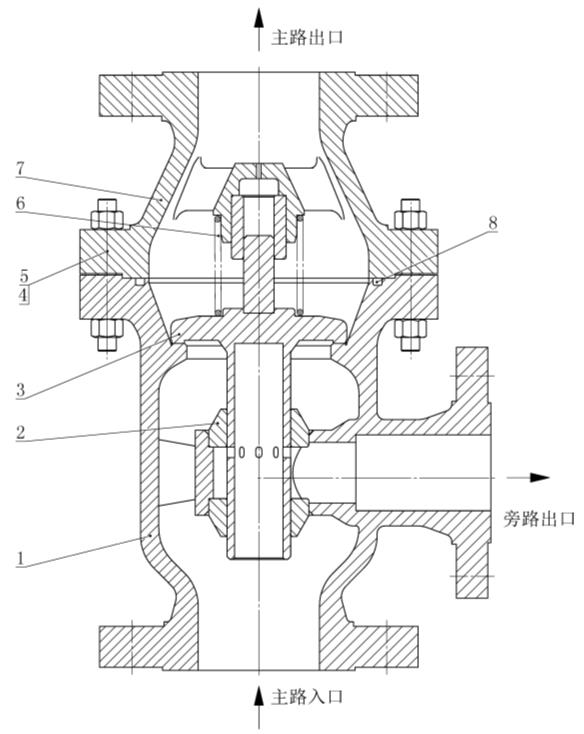

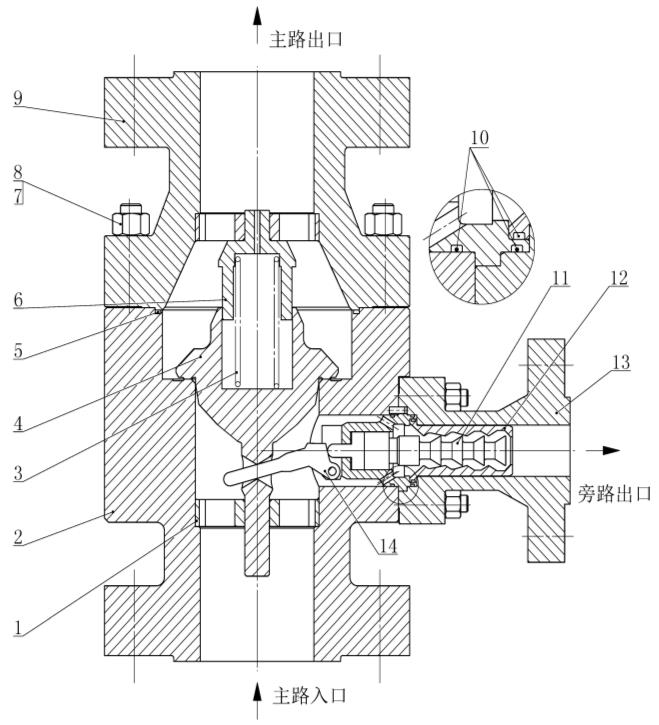

图 1 低压型自动控制回流阀 | 图 2 高压型自动控制回流阀 |
1、材料成分分析
在阀体、阀盖和止回阀瓣的本体材料上取样,钻屑取样应在表面 6.5mm 之下。
2、壳体材质力学性能
用壳体同炉号、同批热处理的试棒按 GB/T 228.1 规定的方法进行。
3、主路压力降
应按 GB/T 30832 的规定测量主路压力降,测量结果应是 3 次试验值的算术平均值,最大最小值之差相对于平均值的偏差应不超过 1.2%。
4、切换点
应按 GB/T 30832 的试验装置进行试验,逐步增加主路流量,直至旁路流量为零或不再变小,此时测得的主路流量即为切换点,切换点测量结果应该是 3 次试验值的算术平均值,最大最小值之差相对于平均值的偏差应不超过 1.2%。
5、旁路流量系数
应按 GB/T 30832 的规定测量旁路流量系数。
6、壳体强度试验
应按 GB/T 13927 的规定进行。
7、密封试验
7.1 主路密封试验
应按 GB/T 13927 中止回阀密封试验的规定进行。
7.2 高压型旁路密封试验
关闭阀门旁路,封堵阀门主路出口,从主路进口加压,应按 GB/T 13927 中止回阀密封试验的规定测量旁路出口泄漏率。
8、标志
目视检查。
9、无损检测
按规定对相关部位进行检查。
