电磁驱动截止阀的压力试验内容包括壳体试验及密封试验两项，对应的要求及试验方法见以下内容。

1、壳体试验

1.1 技术要求

a）试验介质是液体时，在 1.5 倍 CWP 试验压力作用下，经最短持续时间后，壳体不应有结构损伤，不许有可见渗漏通过壳体壳壁，不得有可见泄漏通过壳体各连接处。

b）试验介质是气体时，在 1.1 倍 CWP 试验压力作用下，经最短持续时间后，壳体不应有结构损伤，不许有可见渗漏通过壳体壳壁，不得有可见泄漏通过壳体各连接处。

c）订货合同有气体介质壳体试验的要求时，试验压力应不大于 1.1.2 的规定且应在液体介质的壳体试验合格后进行，并应采取相应的安全保护措施。

1.2 试验方法

a）电磁驱动截止阀在试压机上进行壳体试验时，装夹电磁驱动截止阀的装夹装置不应有施加影响电磁驱动截止阀壳体试验的外力。如使用端部对夹紧试验装置时，电磁驱动截止阀制造厂应能保证试验装置不影响被试验电磁驱动截止阀的壳体强度性能。

b）电磁驱动截止阀在试压机上装夹后，电磁驱动截止阀驱动装置应垂直向上。封闭电磁驱动截止阀的进出各端口，电磁驱动截止阀开启，向电磁驱动截止阀壳体内充入液体介质，排净电磁驱动截止阀壳体内的空气，逐渐加压到 1.5 倍的 CWP，按表 1 的时间要求保持试验压力，然后检查电磁驱动截止阀壳体各处的情况。

c）如订货合同有气体介质壳体试验要求时，应先进行液体介质壳体试验，试验结果合格后，排净壳体内的液体，封闭电磁驱动截止阀的进出各端口，电磁驱动截止阀开启，将电磁驱动截止阀浸入含防锈剂的水中，并采取相应的安全保护措施，向电磁驱动截止阀壳体内充入气体，逐渐加压到 1.1 倍的 CWP，按表 1 的时间要求保持试验压力，然后观察水中有无气泡漏出。

d）壳体试验时，壳体不应有结构损伤，不许有可见渗漏通过壳体壳壁，不得有可见泄漏通过壳体各连接处。如果试验介质为液体，则不得有明显可见的液滴或表面潮湿，如果试验介质为气体，应无气泡漏出。

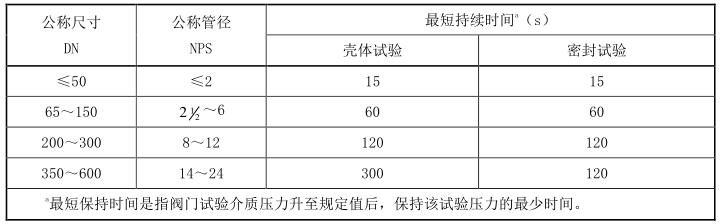

表 1 保持试验压力的持续时间

2、密封试验

2.1 技术要求

a）试验介质为液体时，在 1.1 倍 CWP（如铭牌标示最大工作压差时，试验压力取 1.1 倍最大工作压差）试验压力作用下，经最短持续时间后，阀瓣组件、阀体壳壁和阀座不应有结构损伤（弹性密封面的塑形变形不作为结构上的损坏考虑），不允许有可见渗漏通过阀瓣组件、阀体壳壁和阀座，不得有可见泄漏通过阀瓣组件各连接处和阀座与阀体的连接处。在试验持续时间内，试验介质通过密封副的最大允许泄漏率按表 2 的规定。

b）试验介质是气体时，在 0.6±0.1MPa（当阀门的公称压力小于 PN6 时，试验压力取 1.1 倍 CWP）试验压力作用下，经最短持续时间后，阀瓣组件、阀体壳壁和阀座不应有结构损伤（弹性密封面的塑形变形不作为结构上的损坏考虑），不允许有可见渗漏通过阀瓣组件、阀体壳壁和阀座，不得有可见泄漏通过阀瓣组件各连接处和阀座与阀体的连接处。在试验持续时间内，试验介质通过密封副的最大允许泄漏率按表 2 的规定。

c）如订货合同有气体介质密封试验的要求时，按 1.2 b）的规定，并应采取相应的安全保护措施。

d）泄漏率等级的选择应按订货合同的要求。若订货合同没有特别规定时，非金属弹性密封副电磁驱动截止阀按表 2 的 A 级要求，金属密封副电磁驱动截止阀按表 2 的 D 级要求。

e）最短持续时间等其他要求应按 GB/T 13927 的规定。

2.2 试验方法

a）要进行密封试验的电磁驱动截止阀，密封面应是清洁的。为防止密封面被划伤，可涂一层粘度不超过煤油的润滑油。

b）电磁驱动截止阀进口端装夹在试压机上，出口端排空，电磁驱动装置应垂直向上。向电磁驱动截止阀壳体内腔充满液体介质，关闭电磁驱动截止阀，排净出口端内腔液体介质，然后向进口端充压液体介质，逐渐加压到 1.1 倍 CWP 或 1.1 倍最大工作压差，按表 1 的时间要求保持试验压力，检查阀瓣组件、阀体内腔壁、阀座的渗漏情况和阀瓣组件各连接处、阀座与阀体连接处、密封副的泄漏情况。

c）如订货合同有气体介质密封试验要求时，应向阀门进口端充入气体介质，逐渐加压到 0.6MPa（当电磁驱动截止阀的公称压力小于 PN6 时，试验压力取 1.1 倍 CWP），按表 1 的时间要求保持试验压力，检查阀瓣组件、阀体内腔壁、阀座的渗漏情况和阀瓣组件各连接处、阀座与阀体连接处、密封副的泄漏情况。

d）密封试验时，不允许有可见渗漏通过阀瓣组件、阀体内腔壁和阀座，并应无结构损伤，不应有泄漏通过阀瓣组件各连接处、阀座与阀体连接处。在试验持续时间内，试验介质通过密封副的最大泄漏率按表 2 的规定。

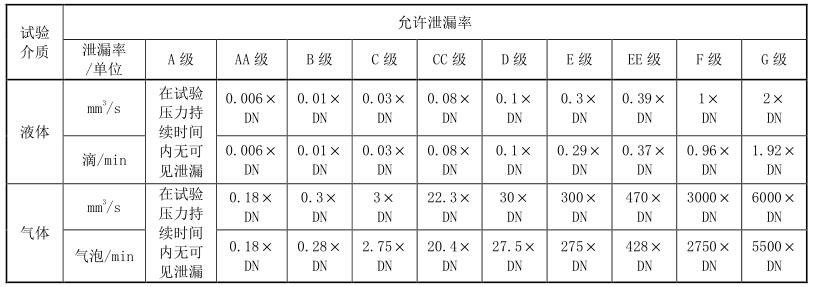

表 2 电磁驱动截止阀密封试验的密封副最大允许泄漏率

3、试验条件

压力试验的安全提示、试验地点、压力测试装置、阀门壳体表面、试验介质等其他要求应按 GB/T 13927 的规定。
