今天给大家带来的分享内容是：用于气动元件-调压阀可靠性评估的试验设备。如果您对下文所述调压阀的性能试验设备感兴趣，欢迎与我们取联系！

1、基本试验设备

1.1 被测调压阀的试验回路见图 1 或图 2。多个试验回路使用同一压缩空气气源时，每个试验回路应使用相同的元件。附录 A 给出了一种扩展试验回路，其中包含隔离测量仪器的附加元件。图 1 所示的基本试验回路未包含所有必要的安全装置，应采取防护措施以防元件失效引起的伤害。负责测试的人员应充分考虑人员和设备的安全。

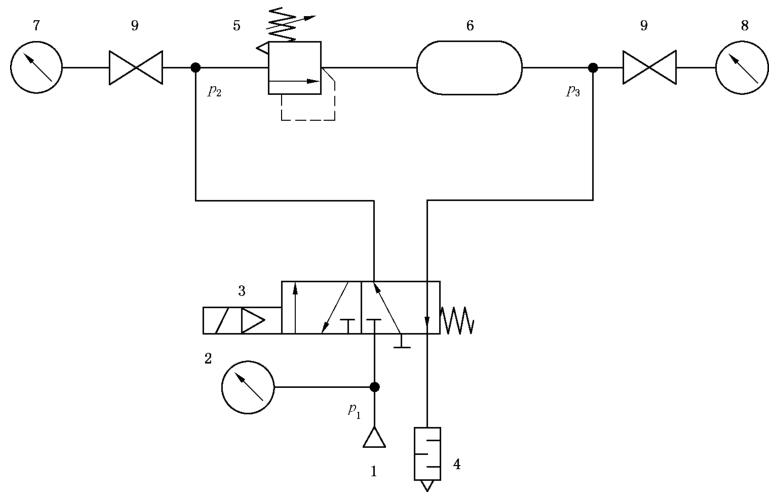

标引序号说明：

1——气源；2——测量 p₁ 的压力表；3——二位五通换向阀；4——消声器；

5——被测调压阀（即被测元件）；6——气容；7——测量 p₂ 的压力表或压力传感器；

8——测量 p₃ 的压力表或压力传感器；9——截止阀或快换接头。

图 1 试验回路

1.2 如果图 1 中使用的二位五通换向阀（元件 3）流量规格大，也可使用图 2 所示的替代试验回路。在该回路中，两个二位二通阀应同时动作。

标引序号说明：

1——气源；2——测量 p₁ 的压力表；3——二位二通阀（常闭）；4——二位二通阀（常开）；

5——消声器；6——被测调压阀（即被测元件）；7——气容；8——测量 p₂ 的压力表或压力传感器；

9——测量 p₃ 的压力表或压力传感器；10——截止阀或快换接头。

图 2 可选试验回路

1.3 如果被测元件主体具有两个或三个不同尺寸的接口，则选择最大的接口。

1.4 在安装被测元件前，先按照 ISO6953-3 对被测元件进行流量测试，确定每个被测元件的正向声速流导 C_f。

1.5 图 1 中元件 2、7、8 或图 2 中元件 2、8、9 所示的压力测量仪器（压力表或压力传感器）分别与试验回路中的截止阀或快换接头连接。

2、换向阀

试验回路中使用外部先导式或直动式换向阀。换向阀的声速流导值 C 应不小于被测元件的正向声速流导 C_f，也应满足 7.3.1 中 b）的要求。

3、气容

图 1 中气容 6 和图 2 中气容 7 的尺寸应符合 ISO19973-1：2015 的规定。

附录 A

(资料性)

可选的扩展试验回路

图 1 所示试验回路中的元件是必不可少的。图 A.1 所示的扩展回路是可选的，包含了隔离测量仪器的附加元件。隔离阀可防止在循环工作期间使仪器承受压力，但可在测量期间开启进行测量并记录。

表 A.1 列出了图 A.1 所示扩展试验回路的测量步骤。

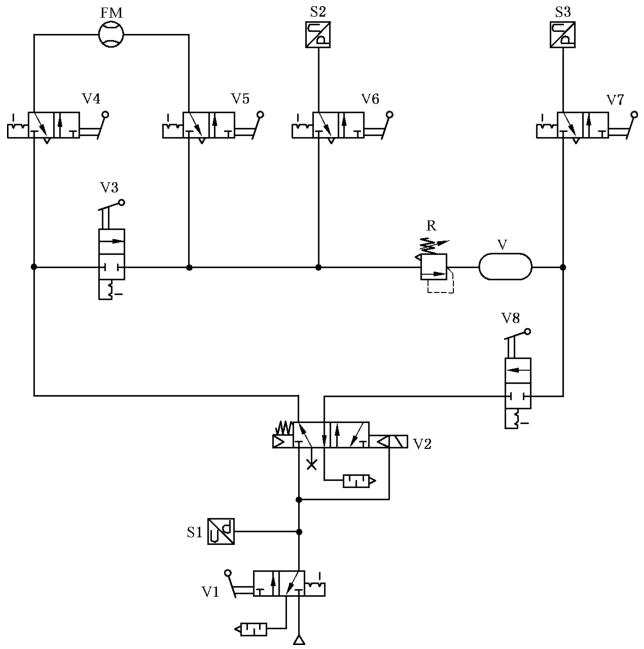

标引序号说明：

FM——流量计；S1、S2、S3——压力传感器；R——被测元件；V——气容；V1——进口截止阀；

V2——起循环作用的阀；V3、V8——起隔离作用的阀；V4、V5、V6、V7——隔离传感器的截止阀。

图 A.1 可选的扩展试验回路

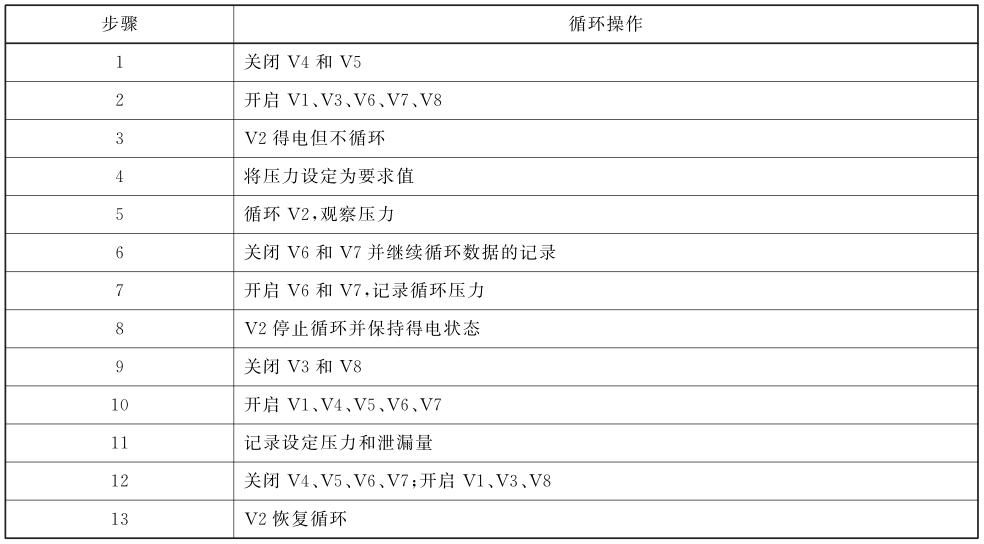

表 A.1 测量步骤
