砂岩溶蚀模拟实验设备与材料、实验准备与步骤

2022-04-06 0 编辑:亿威仕 | 市场部

砂岩溶蚀模拟实验设备与材料、实验准备与实验步骤。

1、设备与材料

1.1 设备

1.1.1 实验装置

模拟实验流程装置如图 1 所示。管线、高温高压岩心夹持器、中间容器、压力计、背压阀应为耐酸碱材料。实验装置应满足实验压力大于 50MPa。

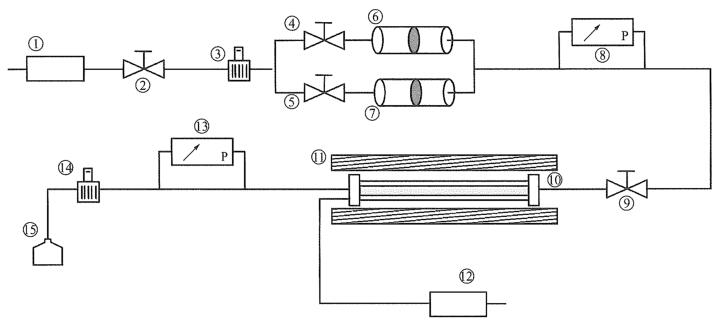

图1实验流程装置示意图

①——高压驱替泵;②——阀门;③——背压阀;④——阀门;⑤——阀门;⑥——中间容器 1;

⑦——中间容器 2;⑧——压力计;⑨——阀门;⑩——高温高压岩心夹持器;⑪——智能管式高温炉;

⑫——高压驱替泵;⑬——压力计;⑭一背压阀;⑮——流体计量器

图 1 实验流程装置示意图

1.1.2 电子天平

感量不高于 0.001g。

1.2 材料

材料包括:

a)去离子水:符合 GB/T 6682 中三级水要求;

b)氯化钠:分析纯;

c)氯化钾:分析纯;

d)乙酸(冰醋酸):分析纯;

e)盐酸:分析纯;

f)氢氟酸:分析纯。

2、模拟实验准备

2.1 钻取模拟地层柱塞样不少于 2 块,直径 2.5cm,长度不小于直径的 1.5 倍。将柱塞样按 GB/T 29172 清洗、烘干并称重。

2.2 测定柱塞样孔隙度 φ1、渗透率 k1,按 GB/T 29172 的规定执行。

2.3 按地层水矿化度配制标准盐水或氯化钾溶液,配制溶液不少于 1000mL。如果地层水资料未知时,应配制质量分数为 8% 的标准盐水或者氯化钾溶液。配制溶液不少于 1000mL。

3、实验步骤

3.1 将岩心柱塞样置于岩心夹持器内。

3.2 将配置好的模拟地层水置于中间容器 1 中。

3.3 将乙酸或土酸溶液置于中间容器 2 中。溶蚀模拟实验酸液浓度为 1%、3% 或 5%。

3.3 加热实验装置至地层温度。

3.4 打开高压驱替泵,设定流体压力为地层压力,将模拟地层水泵入高温高压岩心夹持器。

3.5 待模拟地层水进入接样瓶,开始记录出液口流量。出液口出液 30min 后,间隔 5min 测定两次出液口流速。当流速变化率小于 5% 时,记录流速 v1 和液相渗透率 kw1

3.6 将酸液泵入高温高压岩心夹持器进行溶蚀模拟,模拟时间 24h,记录液量。

3.7 前 1h 间隔 10min 取样一次,以后间隔 2h 取样一次。

3.8 重复实验步骤 3.5,计录流速 v2 和液相渗透率 kw2

3.9 实验后柱塞样按 GB/T 29172 的规定处理后进行称重,测定孔隙度 φ2、渗透率 k2

3.10 测定反应溶液中钾、钠、钙、镁、铁、锰、铝、硅离子浓度,按 SY/T 6404 执行。
