今天给大家带来的是关于射孔器模拟井射孔试验的内容。

1、原理

将射孔器下入模拟井内，对井筒内介质加压至规定值，引爆射孔器。通过对射孔后试验套管，射孔枪的检测，评价射孔器的性能。

2、试验套管靶及制备

2.1 试验套管靶

2.1.1 试验套管靶的结构

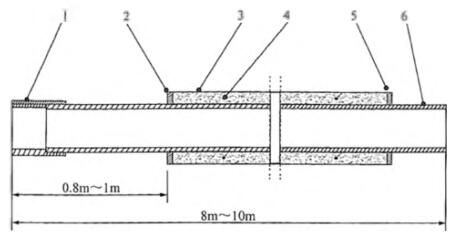

试验套管靶结构示意图见图 1。

1——套管接箍；2——上扶正套；3——养护套；4——水泥环；5——下扶正套；6——试验套管

图 1 试验套管靶结构示意图

2.1.2 试验套管

根据射孔器型号选定适宜的套管且应符合表 1 规定。

2.1.3 养护套

采用厚度为 2.0mm~2.5mm 的钢板卷制。其直径应保证养护套与套管之间有不小于 25mm 厚的环形空间，养护套长不小于 7m，上、下端应设有扶正套。

2.1.4 水泥环

采用符合 GB 10238 规定的 A 级油井水泥浆灌制，水泥浆相对密度为 1.85~1.93。

表 1 套管和油管的规格及钢级

2.2 试验套管靶制备

2.2.1 将养护套固定在试验套管上，并下入模拟井中。

2.2.2 按 2.1.4 要求，配制水泥浆，将水泥浆灌入套管与养护套之间的环形空间内。

2.23 常温条件下，养护时间不少于 72h。

2.2.4 将养护完毕的套管靶取出待用。

3、试验设备

试验设备应满足如下要求：

a）模拟井，井深不小于 200m，井筒内径不小于 335mm，其结构如图 2。

b）钻机一部，提升力不小于 300kN。

c）高压泵一台，额定工作压力为 50Mpa。

d）电缆绞车一台，电缆长度不小于 600m。

e）清水池一个。

1——电缆；2——加温加压人口；3——加温循环出口；4——试验套管；5——射孔器；6——水泥环；

7——承压套管；8——射孔介质；9——模拟井筒；10——承压阀球/座

图 2 模拟井结构示意图

4、试样

4.1 射孔器的外观和尺寸应符合该产品标准规定。射孔弹抽样按要求抽取。

4.2 射孔枪有效射孔长度应不大于 6m。

4.3 射孔枪耐温耐压性能应满足要求。

5、试验条件

试验满足下列条件：

a）试验介质：清水。

b）试验压力：18MPa~20MPa。

6、试验程序

6.1 下套管

6.1.1 试验套管靶与承压套管连接后，下入模拟井中预定深度。

6.1.2 安装密封加压装置。

6.2 下射孔器

6.2.1 根据设计要求组装射孔器。

6.2.2 在电路断路的情况下连接引爆线与电缆，将射孔器下放到模拟井预定深度处。

6.3 加压与引爆

对井筒加压，当压力达到规定要求时，引爆射孔器。

6.4 起套管

井筒泄压后，分别起出试验套管靶和承压套管。

6.5 破靶

剖开试验套管靶上的养护套和水泥环。

6.6 数据测量与采集

6.6.1 承压套管

检查承压套管上穿孔数量。

6.6.2 试验套管

在试验套管上采集如下数据：

a）裂孔数量。

b）测量穿孔孔径，将卡尺量爪伸入孔眼内成90°方向测量长轴、短轴的值，单位为毫米（mm）。

c）测量裂缝长度，裂缝长度取孔眼单侧裂缝长度，单位为毫米（mm）。

d）测量套管外径胀大，射孔后套管外径与原始外径差值，取最大值，单位为毫米（mm）。

e）测量内毛刺高度，任取邻近的至少五个孔的一段试验套管剖开，用深度卡尺在套管内壁孔眼处进行测量，单位为毫米（mm）。

6.6.3 射孔枪

在射孔枪上采集如下数据：

a）枪头、枪尾及接头脱落情况。

b）非孔眼处裂纹及横向断裂情况。

c）射孔孔眼与盲孔对位情况。

d）外径胀大，射孔后枪身外径与原始外径的差值，取最大值，单位为毫米（mm）。

e）孔眼裂缝长，单位为毫米（mm）。

7、试验结果的计算与表述

7.1 测量精度

7.1.1 穿孔孔径、内毛刺高度、外径胀大精度为 0.1mm。

7.1.2 裂缝长度精度为 1mm。

7.2 数据记录

记录试验结果，格式参见下图 3。必要时，对试样和试验结果进行拍照。

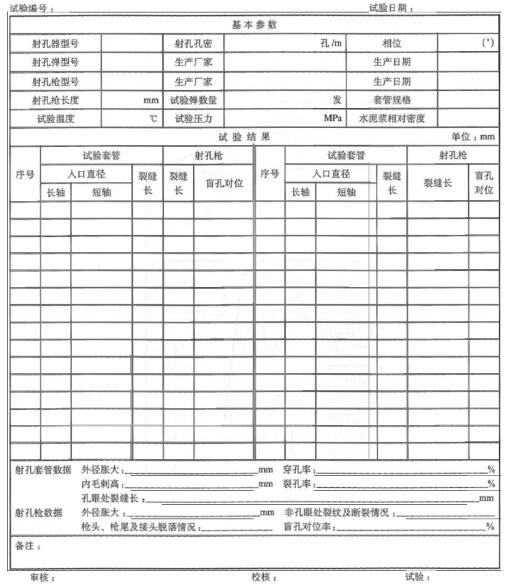

图 3 模拟井射孔试验数据表格式

如果您对用于上述试验的模拟井射孔器材性能试验设备感兴趣，欢迎与我们联系！
