液压挖掘机用先导阀（以下简称先导阀）是一种以液压油或性能相当的其他矿物油为工作介质的液压先导阀。今天我们来学习该型先导阀的性能试验方法。

1、试验条件

1.1 试验用油液

1.1.1 粘度

规定在油温 40℃时，油液的运动粘度为（42〜74）*10^-6m²/s（特殊要求另作规定）。

1.1.2 油温

进行试验时，除特殊规定外，进入被试先导阀的油温规定为：

——型式检验应在 50℃±2℃ 下进行；

——出厂检验应在 50℃±4℃ 下进行。

1.1.3 清洁度等级

试验用油液的固体颗粒污染等级代号不应高于 GB/T 14039-2002 规定的等级代号 -/18/15。

1.2 试验装置

1.2.1 试验系统原理图参见图 1。

1.2.2 试验装置油液的流量应能调节，油液流量应大于被试先导阀的公称流量。

1.2.3 与被试先导阀连接的管路和接头的内径应与被试先导阀的通径一致。

1.2.4 试验用测量系统的允许误差应符合 GB/T 7935-2005 中表 1 的规定。测量系统的最大量程不应超过被试先导阀最大参数值的 2 倍。

1.3 稳态工况

稳态工况下测量的被控参量平均显示值在 GB/T 7935-2005 中表 2 规定的允许变化范围内时，才允许记录试验参数的测量值。

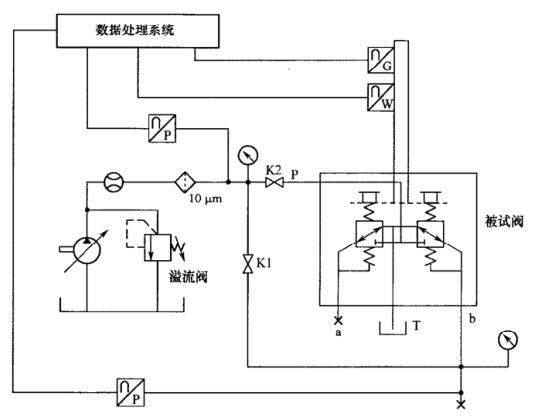

图 1 先导阀的试验回路原理图

2、性能试验方法

性能试验方法按表 3 的规定。

表 3 性能试验方法

序号	项目	试验方法
1	控制特性	a）出厂检验：试验回路参见图 1，将 K1 关闭，K2 打开，将溢流阀调至公称压力，慢慢均匀操纵被试阀，由零至最大再由最大至零一个循环，观察先导阀控制口压力、操纵力的操纵手柄拐角变化的情况； b）型式检验：同出厂检验，但要记录被试阀控制口压力及操纵力与操纵手柄摆角的关系曲线。
2	内泄漏量	试验回路参见图 1，将 K1 关闭，K2 打开，P 口通以公称压力，操纵被试阀 30 次后，阀芯位于中位 3min 后，测各控制口的泄漏量。
3	压力损失	a）出厂检验：试验回路参见图 1，将 K1 打开，K2 关闭，输入的流量由零慢慢增至公称流量，测量公称流量下的压力损失； b）型式检验：同出厂检验，但要记录压力损失与流量的关系曲线。
4	耐压试验	试验回路参见图 1，将 K1 关闭，K2 打开，通以 1.5 倍的公称压力分别操纵各控制口，保压 5min。
5	外漏试验	试验回路参见图 1，将 KI、K2 关闭，T 口通 0.3MPa 压力，堵住其余各口，操纵被试阀 10 次，保压 5min。
6	内部清洁度	检测方法按 JB/T 7858 的规定。
7	耐久性试验	试验回路参见图 1，将 K1 关闭，K2 打开通以公祢压力，操纵各控制口，每一万次重复一次静态试验。
