氧气用截止阀检验与试验方法以及检验规则

2022-02-21 0 编辑:亿威仕 | 市场部

氧气用截止阀是一种工作压力不大于 21MPa、公称尺寸DN10~DN500、温度 -29℃~200℃ 的法兰连接的冶金、煤化工和空分等氧气纯度不低于 23. 5% 的管网系统用截止阀(以下简称阀门) 。今天我们学习关于该型阀门的检验与试验方法以及检验规则。

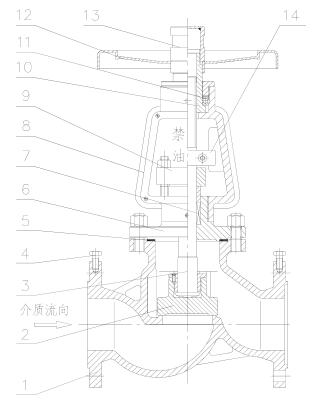

图 1 氧气用截止阀

说明:1——阀体;2——阀瓣;3——阀杆;4——导电螺栓;5——密封垫;

6——阀盖;7——填料;8——油尘防罩;9——填料压盖;10——阀杆螺母;

11——轴承;12——手轮;13——防尘帽;14——导向块。

图 1 氧气用截止阀

1、检验与试验方法

1.1 阀门的材料、外观、无损检测、脱脂检验以及壳体试验、上密封试验、密封试验等要求按 JB/T 12955 的规定。

1.2 阀门装配前应对阀门所有与介质接触的零件及使用的工具进行彻底脱脂,并由质检部门用紫外线灯详细检查,检查合格后装配,然后使用无油纯净水及干燥的氮气进行壳体试验和密封试验,试验合格后阀门整体再次进行脱脂处理和油脂残留量检测,检测法按 JB/T 12955 的规定,合格后进行吹净封闭。

1.3 对于填料、垫片之类的密封件应进行禁油处理和脱脂检验,合格后方可使用。

2、检验规则

2.1 出厂检验

阀门应逐台进行出厂检验,检验合格后方可出厂。其检验项目、技术要求和试验方法按表 1 的规定。

表 1 阀门试验项目、要求和方法

试验项目试验类别试验要求试验方法
出厂试验型式试验
壳体试验6.1GB/T 26480
上密封试验6.1GB/T 26480
密封试验6.1GB/T 26480
阀体壁厚-4.2.2测厚仪检测壳体,取最小值
阀杆直径4.6.3游标卡尺检测填料配合段直径
承压件材质理化 a5.2

力学性能:GB/T 228

化学成份:光谱定量分析仪检测

去油脱脂6.2JB/T 12955
无损检测 bJB/T 12955JB/T 6440 和 JB/T 6903

a 承压件理化中力学性能指标应当取与阀体同炉号、同批热处理的试棒进行检验,合同要求时必检。

b 此项目可在零件进货时或者加工过程中适时检验。

2.2 型式试验

2.2.1 有下列情况之一时,应对样机进行型式试验,试验合格后方可批量生产:

——新产品试制定型;

——正式生产后,如产品结构、材料、工艺有较大改变可能影响产品性能。

2.2.2 技术协议要求进行型式试验时,应抽样进行型式试验。抽样可在生产线的终端经检验合格的产品中随机进行抽样,也可在产品成品库中随机抽取或者从已供给用户但未使用并保持出厂状态的产品中随机抽取 1 台。对整个系列产品进行质量考核时,根据该系列范围大小情况从中抽取 2~3 个典型规格进行试验。

2.2.3型式试验的全部试验项目应符合表 1 的规定。
