液压锥套的性能试验项目有二:一是耐压试验、二是 P-M 曲线试验,对应的应验规定要求如下:
1、耐压试验应符合以下规定:
——耐压试验的试验压力按工作压力的 125%,在"Z"口缓慢加压,保持压力 10min,压力下降 ≤2%;耐压试验进行 3 次,每次加压间隔 10min;
——耐压试验应采用并连的双压力表读数,用两个压力表应经过校正且量程相同;
——重要工况条件使用的液压锥套,在耐压试验后,需对每件锥套进行无损探伤,并满足表 1 的要求。
表 1 液压锥套零部件质量要求
零件名称 | 材质验收 | 焊接验收 | ||
锻件验收分组 | 锻件磁粉探伤 | 焊缝质量 | 超声探伤 | |
套体 | JB/T 5000.8-2007 III 级 | JB/T 5000.15-2007 2 级 | GB/T 19418-2003 B 级 | GB/T 11345-2013 B 级 |
锥环 | JB/T5000.8-2007 V 级 | JB/T5000.15-2007 3 级 | -- | -- |
2、P-M 曲线试验应符合以下规定:
——标准规格产品定型、非标规格产品出厂、特殊产品修复,应进行 P-M 曲线试验标定曲线;
——试验使用转矩试验台,避免测试件承受轴向力;转矩加载采用柔性加载,避免刚性加载破坏配合表面,改变试验基准条件;
——试验前确保该液压锥套满足4.4和5.1,将轮毂、传动轴、液压锥套装配好,在液压锥套的"Z"口注油加压至规定压力,保持压力 10min 后,卸去油压,拆掉注油接头,旋入防护螺塞(见图 1);试验时轮毂固定,对传动轴逐渐加载转矩,当传动轴与液压锥套产生相对转动则停止加载转矩;获得该压力 P(MPa)和对应的打滑转矩 M(kNm);
——试验压力按工作压力的 50%、75%、100% 和 125% 共 4 档,每个压力档位测试 3 次获得平均值,每次测试加压间隔 10min;以压力 P(MPa)为横坐标,以转矩 M(kNm)为纵坐标,标定测试用的液压锥套的 P-M 曲线见图 1。

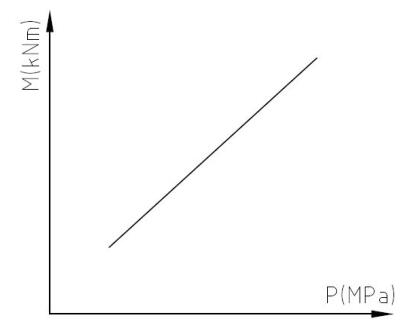

图 1 P-M 曲线
