汽车用塑料燃油箱的耐压及真空压力交变耐久性试验方法

2021-12-20 0 编辑:亿威仕 | 市场部

汽车用塑料燃油箱(以下简称燃油箱)的耐压及真空压力交变耐久性试验方法。

1、燃油箱的耐压性能

按以下方法进行试验,燃油箱应无泄漏、开裂现象,但可以有永久变形。

燃油箱的耐压试验:燃油箱按照装车状态安装在试验装置上,保持 53℃±2℃ 的环境温度,往燃油箱中加入 53℃±2℃ 额定容量的水,安装好燃油箱盖,密封好所有进出口,向燃油箱内施加 30kPa 的压力,保持压力 5h,检测是否泄漏。

2、燃油箱的真空压力交变耐久性

应按照下面的方法进行试验,燃油箱不应泄漏。

真空压力交变试验:将燃油箱按照装车状态固定在试验台架,加入 75% 额定容量的水,在 60℃±2℃ 的环境中,按照表 1 条件进行 5 次循环,每次循环包括 -3.7kPa 到 10kPa 压力交变 240 次,见图1;-1.5kPa 到 +3kPa 压力交变 2000 次,见图 2。试验过程中压力交变参数见下表。

表 1 压力交变参数表

压力/kPa变化时间/s保持时间/S循环次数/次
0~-3.73±1-240
-3.7-1.75±1.25
-3.7〜+107.5±2.5-
+10-1.75±1.25
+10~03±1-
0~-1.51.5±0.5-2000
-1.5-1.75±1.25
-1.5〜+34±2-
+3- 1.75±1.25
+3〜01.5±0.5-

真空压力交变曲线

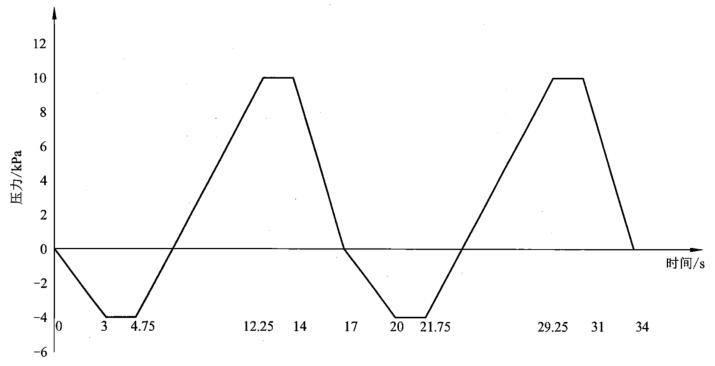

图1真空压力交变曲线1

图 1 真空压力交变曲线 1

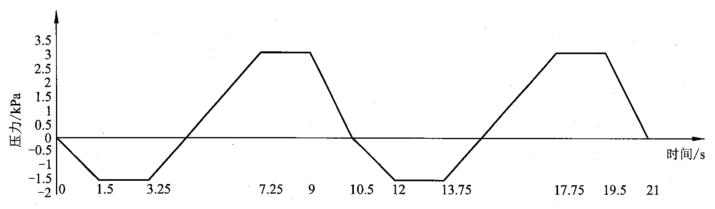

图2真空压力交变曲线2

图 2 真空压力交变曲线 2
