航空燃气涡轮发动机燃油总管性能试验项目与试验程序

2021-12-09 0 编辑:亿威仕 | 市场部

今天给大家带来的是关于航空燃气涡轮发动机燃油总管的性能试验项目与试验程序的内容,方法适用于航空燃气涡轮发动机带燃油喷嘴的燃油总管(以下简称燃油总管性能试验。

试验目的及试验原理:

燃油总管性能试验目的为:

a)验证常温下燃油总管密封性能;

b)测量带燃油喷嘴的燃油总管流量特性;

c)测量带燃油喷嘴的燃油总管流量分布不均匀度特性。

试验原理

检验合格的燃油喷嘴安装于燃油总管上,燃油喷嘴出口直接通大气,在规定的燃油总管进口压力条件下,采用容积法或称重法测量燃油总管上各燃油喷嘴的燃油流量,检查燃油总管的密封性、流量和流量分布不均匀度。

试验项目与试验程序:

1、试验项目

燃油总管性能试验项目主要包括:

a)常温下密封试验;

b)燃油总管流量特性试验;

c)燃油总管流量分布试验。

2、试验程序

2.1 试验流程

燃油总管性能试验的流程见图 1。

2.2 试验准备

2.2.1 试验文件准备

试验文件准备包括:

a)试验任务书;

b)试验大纲。

2.2.2 试验件准备

试验件准备包括试验件的验收交付检查和安装。试验件准备的主要内容如下:

a)安装前对试验件外观进行检查;

b)按试验大纲耍求和有关设计图纸进行试验件安装和调试,完成连接检查。

2.2.3 试验设备准备

根据试验技术要求及试验大纲的要求,进行试验设备的准备工作,包括但不限于以下内容:

a)对试验设备进行适应性改造及检查调试;

b)测量仪器仪表的配置、计量检定和自校;

c)对测量仪器仪表、数据采集系统进行准备与检查。

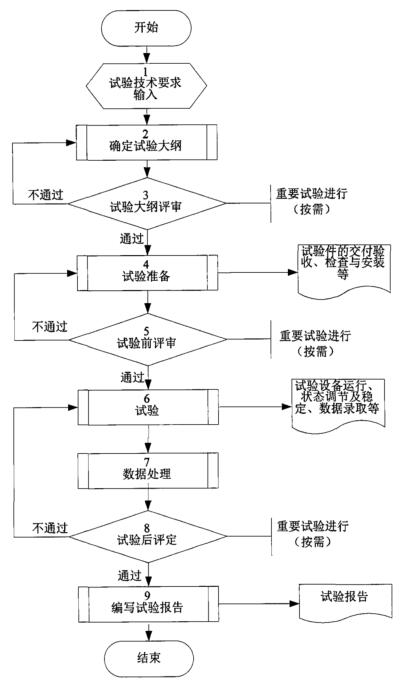

图 1 燃油总管性能试验流程图

图 1 燃油总管性能试验流程图

2.3 试验过程

燃油总管性能试验的试验过程如下:

a)测量燃油密度并记录。

b)根据试验检查单,对设备各系统进行试验前检查。

c)按试验卡片及试验设备操作规程,逐步启动试验设备的各系统,使之进入运行状态,检查运行是否正常。

d)对试验件进行试运行检查。测试系统及设备进行动态检查,当试验件初次试验时,应进行试验件调试。

e)检查燃油总管在规定的压力(一般为燃油总管最高使用压力的 1.2 倍〜1.5 倍)供油情况下持续(2〜5)min 的状态,应无渗漏现象,或按试验任务书的要求进行检查。

f)试验状态达到预定值后,保持该状态稳定运行 1min,选择压力(流量)状态点(5〜7)个或根据试验任务书的要求,测量燃油总管流量和各喷嘴燃油流量,并计算总管流量分布不均匀度。
